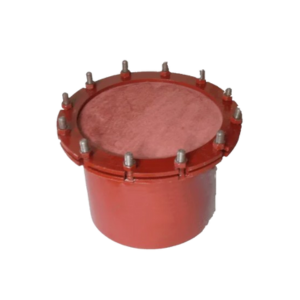

Клапан предохранительный взрывной ПГВУ и ОСТ
Взрывной предохранительный клапан ПГВУ и ОСТ предназначен для защиты энергетических установок от разрушений при взрывах угольной пыли и горючих газов.
Данные клапаны используются на газоходах паровых котлов и печей, в топочных камерах, в системах пылеприготовления котельных установок, работающих как под разряжением, так и под высоким давлением.
Изготовление взрывных клапанов осуществляется как круглого, так и прямоугольного исполнения, в зависимости от сечения пылегазовоздуховода, на который они будут установлены.
Конструкция предохранительного клапана оснащена сквозным отверстием и закрытой мембраной из легко разрушающегося материала (например, асбестового или алюминиевого полотна).
Технические характеристики ПГВУ и ОСТ
| Модель | Диаметр, мм | Масса, кг |
| клапан ОСТ 108.812.03-82 | 150 | 15,6 |
| клапан ОСТ 108.812.03-82 | 200 | 19,2 |
| клапан ОСТ 108.812.03-82 | 250 | 26,4 |
| клапан ОСТ 108.812.03-82 | 300 | 33,6 |
| клапан ОСТ 108.812.03-82 | 350 | 39,6 |
| клапан ОСТ 108.812.03-82/ клапан 01 ПГВУ 091-80 | 400 | 51,6 |
| клапан ОСТ 108.812.03-82/ клапан 02 ПГВУ 091-80 | 450 | 58,8 |
| клапан ОСТ 108.812.03-82/ клапан 03 ПГВУ 091-80 | 500 | 67,2 |
| клапан 04 ПГВУ 091-80 | 600 | 70,8 |
| клапан 05 ПГВУ 091-80 | 700 | 74,4 |
| клапан 06 ПГВУ 091-80 | 800 | 78,0 |
| клапан 07 ПГВУ 091-80 | 900 | 94,8 |
| клапан 08 ПГВУ 091-80 | 1000 | 105,6 |
| клапан 09 ПГВУ 091-80 | 1100 | 111,5 |
| клапан 10 ПГВУ 091-80 | 1200 | 120,8 |
Материалы исполнение клапанов ПГВУ и ОСТ
| Исполнение | Материал диафрагмы | Максимальное давление, кПа (кгс/см2) | Установка клапана |
| Исполнение 1 | асбестовый картон | 2 (0,002) | на газоходах внутри здания |
| Исполнение 2 | алюминий со швом | 40 (0,04) | на газоходах внутри и снаружи здания |
| Исполнение 3 | алюминий со швом | 150 (0,15) | на газоходах внутри и снаружи здания |
| Исполнение 4 | алюминий без шва с надрезом посередине | 150 (0,15) | на газоходах внутри и снаружи здания |
