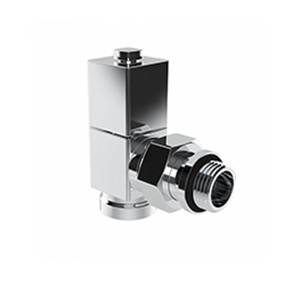

Дизайн вентили Сube
Вентили Royal Thermo данной серии разработаны специально для подключения дизайн-радиаторов и полотенцесушителей.
Вентили применяются для ручной регулировки расхода теплоносителя, проходящего через отопительный прибор в системах отопления.
Вентили так же позволяют полностью отключить прибор демонтировать его на стадии отделочных работ.
Компоненты
| Составной элемент | Материал |
| Корпус вентиля | Латунь CW617N, покрытие хромом |
| Пробка | Латунь CW617N |
| Шток | Латунь CW617N |
| Уплотнитель | Этилен-пропиленовый каучук EPDM |
| Уплотнение | Латунь CW617N |
| Уплотнительное кольцо | Фторопласт P.T.F.E |
| Сальник | Латунь CW617N |
| Ручка вентиля | Латунь CW617N |
| Крышка ручки вентиля | Латунь CW617N |
| Конусное уплотнение хвостовика | Этилен-пропиленовый каучук EPDM |
| Накидная гайка | Латунь CW617N |
| Кольцо | Латунь CW617N |
| Уплотнение хвостика | Этилен-пропиленовый каучук EPDM |
| Хвостик | Латунь CW617N |
Технические характеристики
| Характеристика | Ед. изм. | Значение |
| Нормальный срок службы | Лет | 25 |
| Минимальный ресурс | Циклы | 2500 |
| Наработка на отказ | Циклы | 1200 |
| Условный диаметр | Мм | 15 |
| Макс. раб. темп. Теплоносителя | С | 120 |
| Макс. Раб. Давление | Бар | 10 |
| Испытательное давление | Бар | 16 |
| ределы температуры окружающей среды | С | +5…+45 |
| Допустимая влажность окр. среды | % | 80 |
| Крутящий момент на ручку вентиля | Нм | Не более 2,0 |
| Монтажное положение | Любое | |
| Ремонтопригодность | Ремонтопригоден | |
| Пропускная способность угловой/прямо, Kv | М3/час | 2,83/1,54 |
| Пропускная способность угловой/прямо, Kv ¼ оборота ½ оборота 1 оборот |
М3/час | 0,46/0,5 1,13/0,92 2,21/1,41 |
