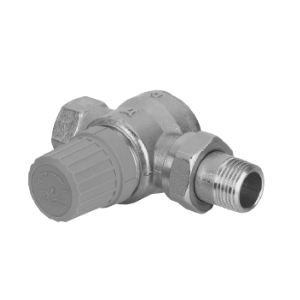

Клапаны с повышенной пропускной способностью RTD-G

Клапаны с повышенной пропускной способностью RTD-G предназначены для применения в насосных однотрубных системах водяного отопления.

Они могут также использоваться в двухтрубных гравитационных системах.

Клапаны RTD-G без термоэлемента имеют фиксированные значения пропускной способности:

• kvs = 2,7 м3 /ч - для клапанов диаметром 1/2";
• kvs = 4,7 м3 /ч - для клапанов диаметром 3/4";
• kvs = 7,4 м3 /ч - для клапанов диаметром 1".

Все термостатические элементы серии RTD можно комбинировать с любыми клапанами RTD-G.

Соединительная гайка обеспечивает простое и прочное крепление термостатического элемента на регулирующем клапане.

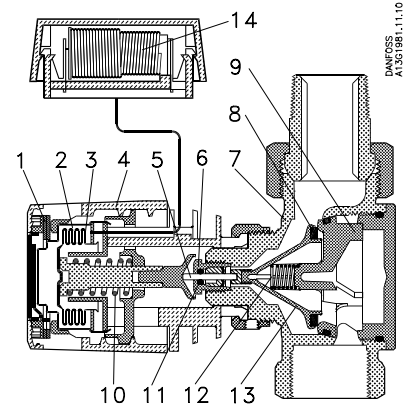

Конструкция

1. Ограничительные кольца;
2. Температурный датчик;
3. Сильфон;
4. Шкала настройки;
5. Нажимной штифт;
6. Сальник;
7. Корпус клапана;
8. Уплотнение конуса;
9. Седло;
10. Настроечная пружина;
11. Кольцевое уплотнение;
12. Возвратная пружина;
13. Конус клапана;
14. Дистанционный датчик.

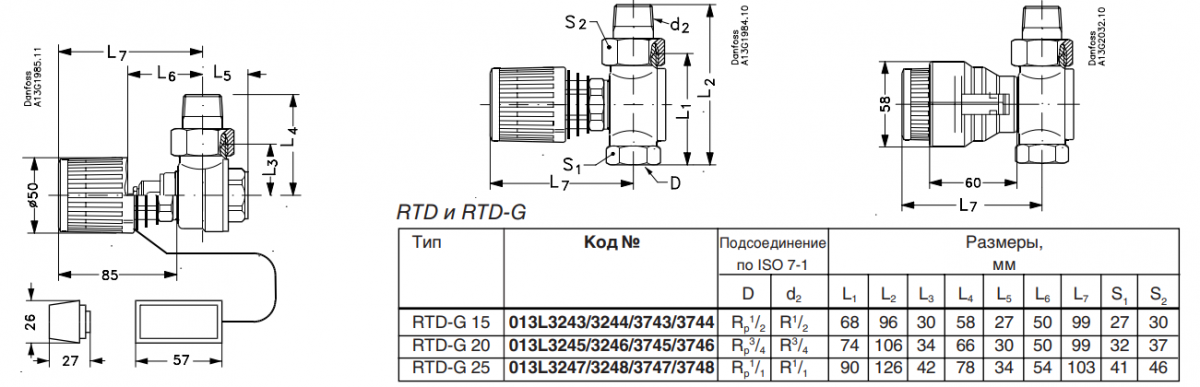

Габаритные размеры клапана RTD-G

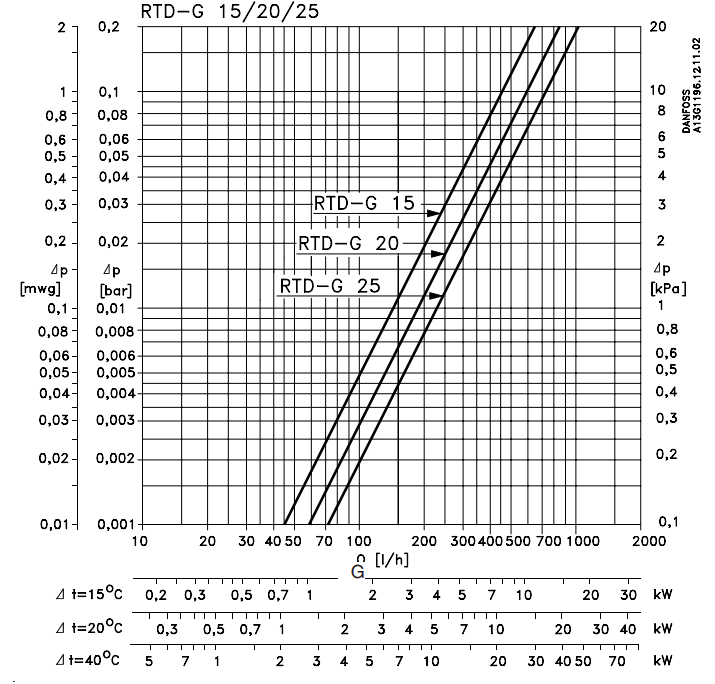

Диаграмма для выбора клапанов RTD-G при относительном диапазоне Хр = 2 °C
