Комплекты клапанов VR

Комплекты клапанов VR применяются для управления расходом воды в режиме on/off для воздушных завес с подводом горячей воды.

Данное оборудование не может применяться совместно с системой управления SIRe.

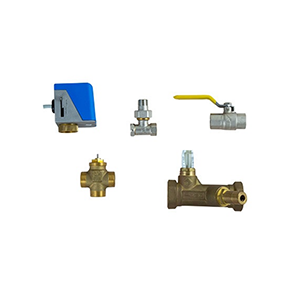

Комплект состоит из:

• AV20/25, запорный клапан;
• JVF20/25, балансировочный клапан;
• TRV20/25, on/off 3-х ходовой клапан;
• BPV10, клапан байпаса;
• SD20 привод 3-х ходового клапана, 230В~.

Рабочие характеристики комплектов клапанов VR

Запорный клапан (AV20/25) является шаровым вентилем и работает в режиме открыт/закрыт.

Предназначен для подключения/отключения к магистрали горячей воды. Настройка расхода воды производится балансировочным клапаном и им же может производиться полное отключение. С его помощью может быть рассчитан расход воды и kv для JVF20 составляет 3,5 , а для JVF25 - 5,5.

Если 3-х ходовой клапан (TRV20/25) закрыт, то частичный расход пойдет через клапан байпаса. Этим достигается циркуляция, необходимая для предотвращения замерзания теплообменника при любых условиях. Электропривод 3-х ходового клапана (SD20) открывает/закрывает его по команде термостата.

Имеются комплекты клапанов 2-х типоразмеров: VR 20 - DN20 (3/4”) и VR 25 - DN25 (1”). Клапан байпаса DN10 (3/8”). Для управления работой электропривода 3-х ходового клапана необходим термостат.

Технические характеристики комплектов клапанов VR
