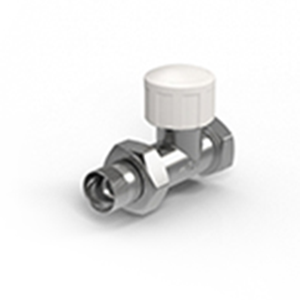

Термостатические вентили RTE

Заказать
Заказать

Применяются термостатические вентили RTE для плавного автоматического регулирования расхода теплоносителя в системах отопления.

Благодаря точной работе термостатической головки в помещении поддерживается постоянная комфортная температура, задаваемая самим потребителем.

Эргономичный дизайн идеально подходит к любому радиатору.

Особенности

  • 100% пищевая латунь CW617N (ЛС-59-2 в соответствии с ГОСТ 15527-2004);
  • Покрытие корпуса НИКЕЛЬ;
  • Присоединительный размер термоголовки М30*1,5;
  • Максимальная рабочая температура 100°С;
  • Рабочее давление 10 бар.

Компоненты

  • Корпус/ Латунь CW617N никелированная;
  • Шток/ Сталь нержавеющая AISI 304;
  • Прижимной винт/ Латунь CW614N;
  • Уплотнитель/ ERDM;
  • Уплотнитель сальника/ P.T.F.E;
  • Хвостик/ Латунь CW617N;
  • Накидная гайка/ Латунь CW617N.

Технические характеристики

Характеристика Ед. изм. RTE 50.013 RTE 50.014 RTE 50.011 RTE 50.012 RTE 50.015
Нормативный срок службы Лет 30 30 30 30 30
Рабочее давление Бар (мПа) 10 (1,0) 10 (1,0) 10 (1,0) 10 (1,0) 10 (1,0)
Испытательное давление (опрессовочное) Бар (мПа) 15 (1,5) 15 (1,5) 15 (1,5) 15 (1,5) 15 (1,5)
Максимальный перепад давления Бар (мПа) 1,0 (0,1) 1,0 (0,1) 1,0 (0,1) 1,0 (0,1) 1,0 (0,1)
Максимальная рабочая температура теплоносителя С 110 110 110 110 110
Допустимая температура окружающей среды С От +5 до 55 От +5 до 55 От +5 до 55 От +5 до 55 От +5 до 55
Допустимая предельная влажность окружающей среды % До 80 До 80 До 80 До 80 До 80
Диапазон диаметров условного прохода (Dy) Дюйм 1/2; 3/4 1/2; 3/4 1/2; 3/4 1/2; 3/4 1/2; 3/4
Рабочая длина штока мм 2,9 2,9 2,9 2,9 2,9
Максимальное содержание гликоля % 50 50 50 50 50
Максимальный расход (при перепаде давлении 1 бар) л/час 1250 1250 1250 1250 1250
Резьба под термоголовку - М30*1,5 М30*1,5 М30*1,5 М30*1,5 М30*1,5
Крутящий момент на ручку при ручном регулировании Нм Не более 2 Не более 2 Не более 2 Не более 2 Не более 2
Допустимый изгибающий момент на корпус вентиля согласно ГОСТ 308145 (п. 8.4.3) нм 1/2 - не более 120
3/4 - не более 180		 1/2 - не более 120
3/4 - не более 180		 1/2 - не более 120
3/4 - не более 180		 1/2 - не более 120
3/4 - не более 180		 1/2 - не более 120
3/4 - не более 180

Габаритные размеры

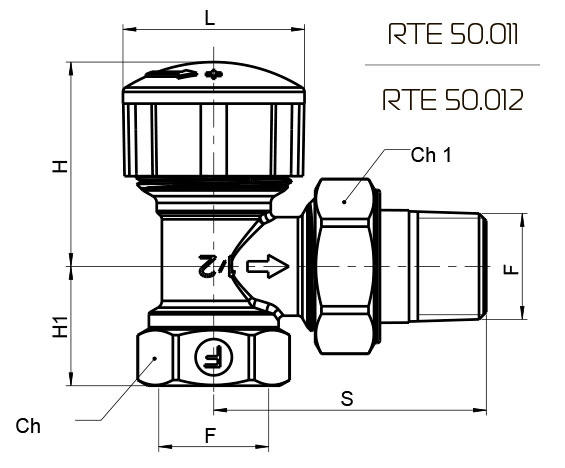

Термостатические вентили RTE (2)

Артикул F L S H H1 Ch Ch1
RTE 50.011 1/2" 35 52 40 23 26 30
RTE 50.012 3/4" 35 59 40 26 32 37

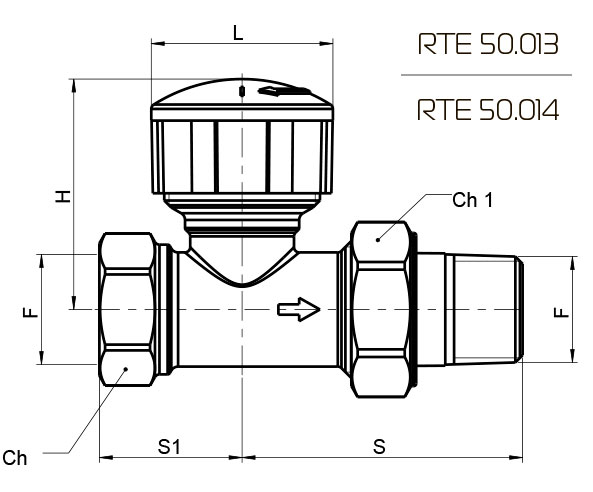

Термостатические вентили RTE (3)

Артикул F L S H S1 Ch Ch1
RTE 50.013 1/2" 35 54 28 45 26 30
RTE 50.014 3/4" 35 61 33 45 32 37

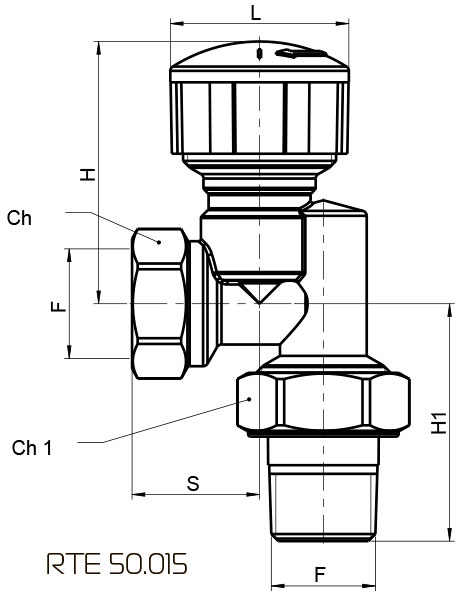

Термостатические вентили RTE (4)

Артикул F L S H H1 Ch Ch1
RTE 50.015 1/2" 35 25 51 46 26 30
