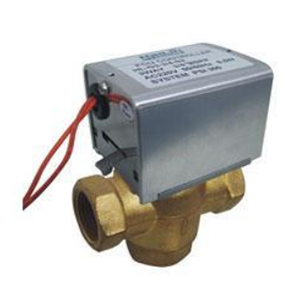

Управляемые клапаны серий G2 и G3
Управляемые клапана серий G2 и G3 используются для регулирования расхода теплоносителя в системах обогрева с жидким теплоносителем.
Обычно работают в комплекте с терморегулятором, который управляет клапанами, путем частичного или полного перекрытия подводящей трубы с теплоносителем, таким образом автоматически регулируя температуру в помещении.
Конструктивные особенности управляемых клапанов серий G2 и G3
- Усиленный корпус из латуни;
- Механизм в корпусе из нержавеющей стали с алюминиевой крышкой;
- Управляется полностью герметичным мотором с возвратной пружиной из нержавеющей стали;
- Возможность легкого снятия и установки управляющего механизма для удобства использования.
Технические характеристики управляемых клапанов серий G2 и G3
- Напряжение на моторе переменное 220В±10%, 50Гц;
- Потребляемая мощность 6,5Вт;
- Давление 1,6МПа;
- Время реакции открывание клапана <18c;
- Время реакции закрывание клапана < 7c;
- Температура окружающей среды 5~40°C;
- Температура теплоносителя 5~90°C.
| Модель | Резьба | 2 / 3 ходовый |
Kv(Cv) | Допустимое давление (МПа) |
||
| G2-1/2-S2 | 1/2” (15mm) | 2 | 2,2 (2,5) | 0,20 | ||
| G3-1/2-S2 | 1/2” (15mm) | 3 | 2,6 (3,0) | 0,20 | ||
| G2-3/4-S2 | 3/4” (20mm) | 2 | 3,0 (3,5) | 0,18 | ||
| G3-3/4-S2 | 3/4” (20mm) | 3 | 3,4 (4,0) | 0,18 | ||
| G2-1-S2 | 1” (25mm) | 2 | 6,9 (8,0) | 0,15 | ||
| G3-1-S2 | 1” (25mm) | 3 | 6,5 (7,5) | 0,15 | ||

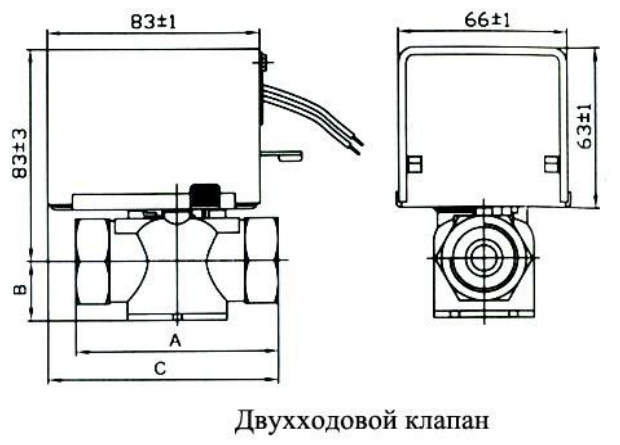

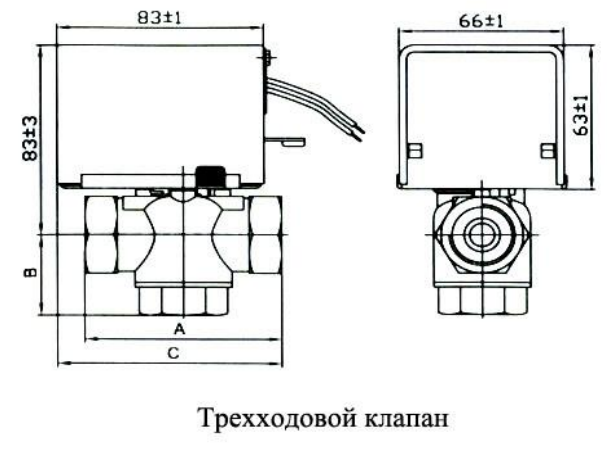

Габаритные размеры управляемых клапанов серий G2 и G3
.png "Управляемые клапаны серий G2 и G3 (2)")
.png "Управляемые клапаны серий G2 и G3 (3)")
| Модель | А | B | C | |||
| G2-1/2-S2 | 70±1 | 22,5±1 | 86±1 | |||
| G3-1/2-S2 | 70±1 | 31,5±1 | 86±1 | |||
| G2-3/4-S2 | 79±1 | 22,5±1 | 90±1 | |||
| G3-3/4-S2 | 79±1 | 34±1 | 90±1 | |||
| G2-1-S2 | 88±1 | 22,5±1 | 95±1 | |||
| G3-1-S2 | 88±1 | 42±1 | 95±1 | |||
Условное обозначение управляемых клапанов серий G2 и G3
Пример: G3-1/2-S2
- G2 – двухходовой нормально закрытый клапан;
- G3 – трехходовой распределительный клапан;
- 1/2, 1/3, 1 - диаметр резьбового соединения в дюймах;
- S2 – Возможность снятия управляющего механизма без дополнительных инструментов.
