Клапаны защиты от гидроудара серии SR

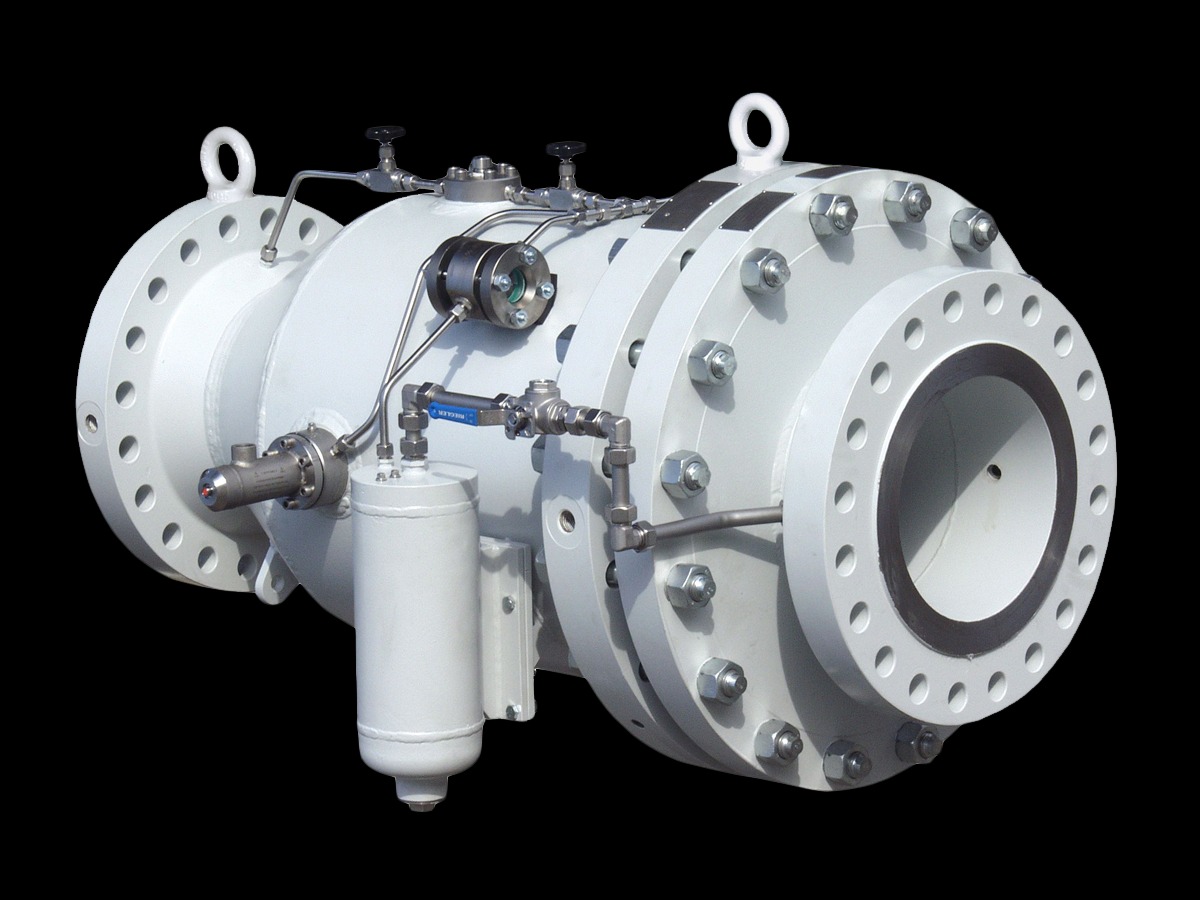

Клапан гашения гидравлического удара SR для магистральных трубопроводов и наливных терминалов
Клапаны типа SR предназначены для гашения гидравлических ударов в магистральных трубопроводах и трубопроводах наливных терминалов, вызванных закрытием/открытием арматуры, включением/отключением насосов и т.д. Имеет односедельчатую конструкцию прямого действия и не требует для работы подвода внешней энергии.
Клапан устанавливается на отводе к основному трубопроводу. Эффект гашения гидравлического удара достигается за счет перепуска потока среды в момент гидроудара. При гидроударе клапан мгновенно открывается и обеспечивает большую пропускную способность, после чего медленно закрывается, не создавая скачков давления среды. Сброс среды осуществляется в предусмотренную резервную емкость.
| DN | 100 — 400 |
| PN | 16 — 160 |
| Тип присоединения | Ф/Ф |
| Kv, м3/ч | 180 — 3100 |
| Максимальное рабочее давление, бар | 160 |
| Материал корпуса | Сталь нержавеющая, Сталь углеродистая |
| Материал седлового уплотнения | EPDM, FPM |
| Допустимая протечка по седлу | Не более 0.05% от Kvs |
| T min рабочей среды, C | -40 |
| T max рабочей среды, С | 130 |
Характеристики
- Бренд: Mankenberg
- Область применения: водоснабжение, нефтедобывающая и нефтеперерабатывающая промышленности, слив нефтепродуктов
- Рабочая среда: вода, дизельное топливо, мазут
- DN: 100 — 400
- PN: 16 — 160
- Тип присоединения: Ф/Ф
- Производительность Max, м³/ч: 3100
- Рабочее давление, бар: 160
- Материал корпуса: Сталь нержавеющая, Сталь углеродистая
- Температура max, °С: 130
