Смесительный узел LN

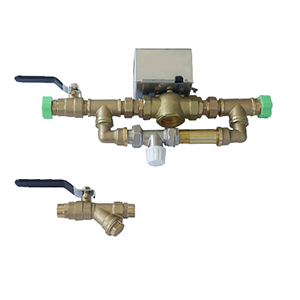

Смесительные узлы Tropic Line LN используются при подключении нагревательного оборудования (воздушных завес, тепловентиляторов и т. д.) на жидком теплоносителе к системе отопления.

Смесительные узлы предназначены для регулирования потока теплоносителя через теплообменные блоки оборудования и, соответственно, мощности нагревателя и температуры в помещении. Также они могут обеспечивать минимальный расход теплоносителя при команде на выключение нагрева, таким образом, препятствуя замерзанию теплообменников нагревательного оборудования.



Технические характеристики смесительного узла LN

Наименование узла LN-4(1/2”) LN-5(3/4”) LN-10(1”)
Размер наружной резьбы
присоединения, дюйм
1/2 3/4 1
Вес узла в сборе + входная группа 2,1 2,4 3,5
Максимальное рабочее давление, атм. 16 16 16
KvS узла с открытым клапаном в зависимости от положения
вентиля байпаса
2.8-4 3.2-5 7-10
Расчетный расход теплоносителя через узел л/с (кубм/час)
(при допустимых перепадах
давления)
0,4 (1,4) 0,7(2,5) 1,5(5,4)

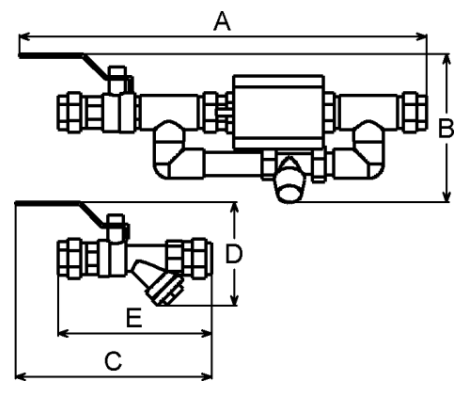

Габаритные размеры смесительного узла LN

Смесительный узел LN (2)

Наименование узла LN-4(1/2”) LN-5(3/4”) LN-10(1”)
Длина сборки, ±2 мм
A 317 328 368
B (не более) 167 170 178
C 175 186 206
D 88 98 111
E 109 126 147

Совместимость смесительного узла LN

Наименование LN-4 (1/2") LN-5(3/4") LN-10(1")
Допустимо Рекомендуется Допустимо Рекомендуется Допустимо Рекомендуется
Т109 W10 5 4 8 6 16 14
T212W10 3 3 6 5 12 10
T118W20 2 2 4 3 9 8
T224W20 2 1 3 2 6 5
X315W10 3 2 5 3 11 9
X416W10 2 2 4 3 10 8
X330W20 1 1 2 2 5 4
X432W20 1 - 2 1 5 4
X525W10 1 1 3 2 6 5
X550W20 - - 1 1 3 3
AERO 15D30 3 2 5 4 12 10
AERO 25D35 2 2 3 3 7 6
AERO 35D40 1 1 2 2 5 4
AERO 45D45 1 - 2 1 4 3
AERO 70D55 - - 1 1 3 2

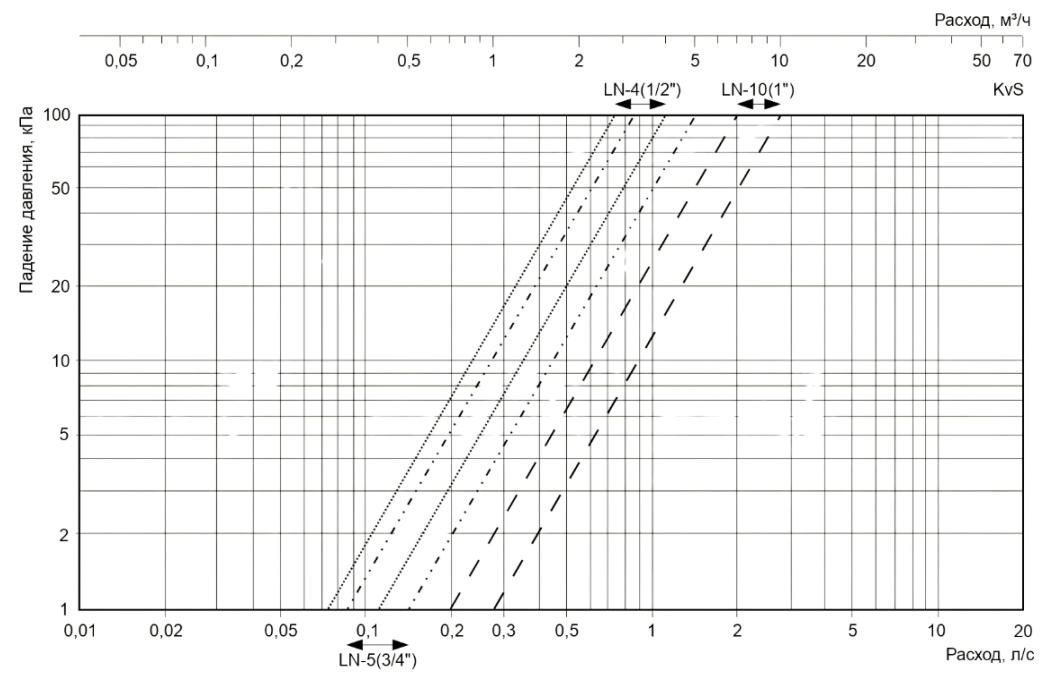

График расхода смесительного узла LN

Смесительный узел LN (3)
