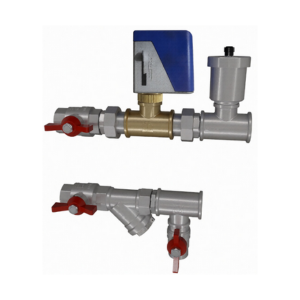

Смесительный узел СУ-R-6

Смесительный узел СУ-R-6 предназначен для подключения тепловентиляторов РОВЕН-TF к трубопроводам теплоснабжения и автоматического регулирования подачи теплоносителя в теплообменник. Управление осуществляется по сигналу от датчика температуры воздуха в помещении, что позволяет поддерживать стабильный и комфортный микроклимат при минимальных энергозатратах. Узел поставляется в полностью собранном и опрессованном виде, что упрощает монтаж и ввод оборудования в эксплуатацию.

Дополнительные возможности комплектации

По отдельной заявке возможно изготовление смесительного узла с установленными термоманометрами, обеспечивающими дополнительный контроль температуры и давления теплоносителя. Такое исполнение повышает удобство обслуживания и позволяет оперативно отслеживать рабочие параметры системы, что способствует её безопасной и эффективной работе.

Условия установки и эксплуатации

Установка смесительных узлов допускается в отапливаемых помещениях при температуре окружающего воздуха от +5 °С до +40 °С и относительной влажности не более 40 % при температуре +40 °С. Соблюдение указанных условий обеспечивает корректную работу оборудования, стабильность регулирования и длительный срок службы всех компонентов системы.

Эксплуатационные параметры теплоносителя

Смесительный узел СУ-R-6 рассчитан на работу с теплоносителем в пределах допустимых эксплуатационных параметров, что гарантирует безопасность и надёжность работы оборудования в составе отопительных систем.

• Максимально допустимая температура теплоносителя на входе — до +110 °С
• Максимально допустимая температура теплоносителя на выходе — до +94 °С
• Максимально допустимое рабочее давление — до 1 МПа

Преимущества применения смесительного узла СУ-R-6

• Точное автоматическое регулирование температуры по сигналу датчика
• Повышение энергоэффективности системы отопления
• Готовность к монтажу (полная заводская сборка и опрессовка)
• Возможность установки термоманометров для контроля параметров
• Надёжная работа в составе систем с тепловентиляторами РОВЕН-TF
• Упрощение эксплуатации и обслуживания климатического оборудования
• Оптимальное решение для производственных, складских и коммерческих помещений

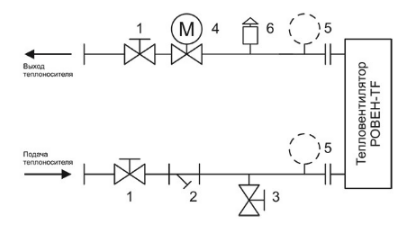

Схема узла СУ-R-6

1. Запорный кран
2. Фильтр сетчатый
3. Сливной кран
4. Кран регулирующий двухходовой
5. Воздухоотводчик
6. Термоманометр

Габаритные размеры СУ-R-6

Технические характеристики СУ-R-6
