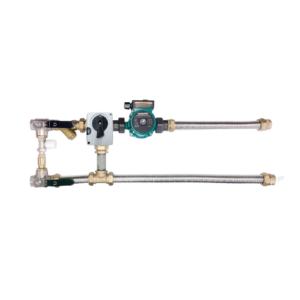

Смесительный узел SUR и SURP

Смесительные узлы SUR и SURP предназначены для регулирования теплопроизводительности систем отопления и защиты водяных нагревателей от размораживания при подключении к управляющему блоку или системе защиты от замерзания

 Эти узлы могут устанавливаться как внутри, так и снаружи отапливаемого помещения, при условии использования незамерзающих теплоносителей, таких как раствор этиленгликоля.

Конструкция и типы

Смесительные узлы делятся на модели с трехступенчатым регулированием (SUR) и плавным регулированием (SURP) трехходового вентиля подачи теплоносителя.

Отличие между ними заключается только в типе сервопривода. Теплоноситель (вода или антифриз) не должен содержать твердых примесей или агрессивных химических веществ, способствующих коррозии меди, латуни, нержавеющей стали, цинка, пластмасс, резины и чугуна.

Концентрация этиленгликоля в антифризе не должна превышать 50%.

Эксплуатационные параметры

Предельно допустимые параметры теплоносителя для смесительных узлов прямой конфигурации:

  • Максимальная температура: +110°С
  • Рабочее давление: максимальное – 1 МПа, минимальное – 20 кПа
  • Минимальный перепад давления между подводящим и отводящим трубопроводом – 60 кПа
  • Максимальный перепад давления на трёхходовом вентиле – 100 кПа

При работе на теплоносителе с температурой выше +110°С необходимо использовать смесительные узлы обратной конфигурации, предотвращающие попадание перегретой воды от котла напрямую в насос. Температура «обратной» воды не должна превышать +110°С.

Устройство и принцип работы

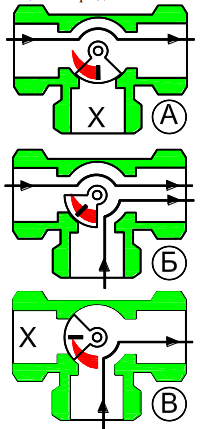

Регулирование мощности осуществляется с помощью трехходового вентиля, управляемого сервоприводом. Насос узла обеспечивает постоянную циркуляцию теплоносителя и компенсирует потери давления в теплообменнике и элементах смесительного узла. При полной мощности теплообменника вся жидкость циркулирует между котлом и теплообменником по большому контуру.

Для уменьшения тепловой мощности сервопривод открывает трехходовой вентиль на частичный пропуск остывшей жидкости обратно в подмес, охлаждая поступающую горячую воду. При нулевой отопительной мощности вентиль полностью перекрывает поток от котла, и жидкость циркулирует только в контуре теплообменника. Для предотвращения остановки протока в котловом контуре узел оснащен байпасом с обратным клапаном и регулировочным вентилем, который обеспечивает оптимальное давление открытия клапана при перекрытии основного потока.

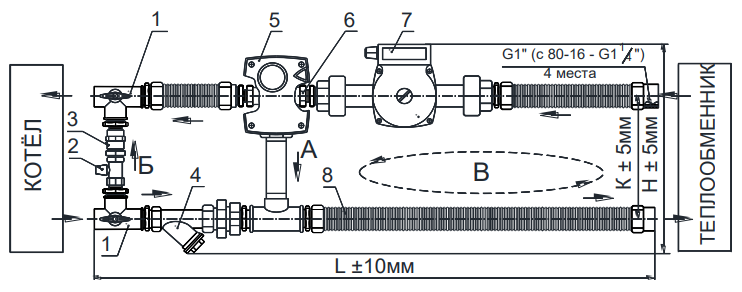

Схема смесительных узлов прямой конфигурации

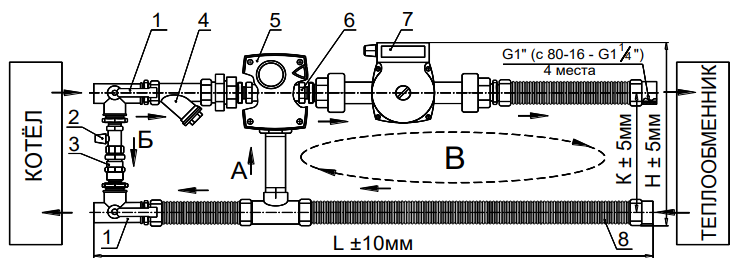

Схема смесительных узлов обратной конфигурации

  1. Запорные шаровые краны
  2. Регулировочный вентиль байпаса
  3. Обратный клапан байпаса
  4. Фильтр с отстойником
  5. Сервопривод трёхходового вентиля
  6. Трёхходовой вентиль
  7. Циркуляционный насос
  8. Гибкие гофрированные патрубки (нерж. сталь)

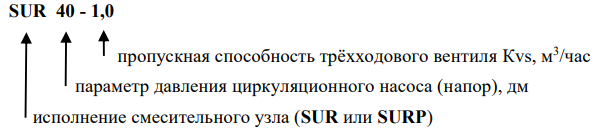

Расшифровка обозначения:

Комплектация

Смесительные узлы поставляются в собранном и готовом к установке виде. Каждое изделие снабжается настоящим паспортом, являющимся одновременно руководством по монтажу и эксплуатации.

Примечание: Запасные части и инструмент в комплект поставки не входят.

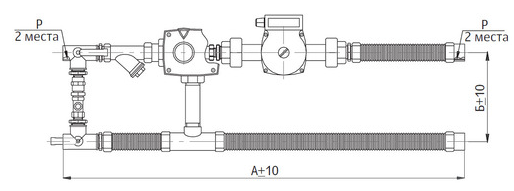

Габаритные размеры SUR и SURP

Технические характеристики SUR и SURP

Смесительный узел Kvs клапана А, мм Б, мм Р, дюйм Параметры насоса
SUR SURP Мощность макс., Вт Ток макс., А
SUR 40‑1,0 SURP 40‑1,0 1,0 880 250 G1" 71 0,31
SUR 40‑1,6 SURP 40‑1,6 1,63 880 250 G1" 71 0,31
SUR 40‑2,5 SURP 40‑2,5 2,5 880 250 G1" 71 0,31
SUR 40‑4,0 SURP 40‑4,0 4,0 880 250 G1" 71 0,31
SUR 60‑4,0 SURP 60‑4,0 4,0 880 250 G1" 102 0,45
SUR 60‑6,3 SURP 60‑6,3 6,3 880 250 G1" 102 0,45
SUR 80‑6,3 SURP 80‑6,3 6,3 880 250 G1" 282 1,23
SUR 80‑10,0 SURP 80‑10,0 10,0 880 250 G1" 282 1,23
SUR 80‑16,0 SURP 80‑16,0 16,0 910 280 G1 1/4" 282 1,23
SUR 110‑16,0 SURP 110‑16,0 16,0 910 280 G1 1/4" 410 1,77



Модель Питание, В Мощность, Вт Момент, Нм
Время поворота, с Сигнал управления
SUR 230 2,5 5 60 3-поз.
SURP 24 5 5 60/90/120 0–10 В
