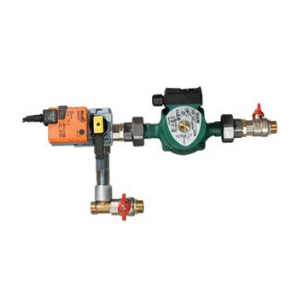

Смесительный узел УСВК

Смесительный узел УСВК предназначен для плавного регулирования расхода теплоносителя в вентиляционных системах, в которых для нагрева, или охлаждения воздуха используются водяные нагреватели и охладители.

Узел УСВК совместим с канальными нагревателями НКВ, канальными охладителями ОКВ, а так же со всеми встроенными водяными теплообменниками (нагревателями и охладителями) приточных и приточно-вытяжных агрегатов

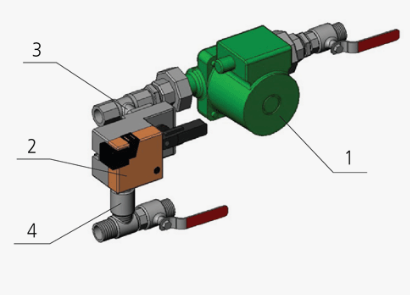

1. Циркуляционный насос;
2. Трехходовой кран;
3. Электропривод;
4. Рециркуляционная перемычка.

Подключение смесительного узела УСВК к водяному контуру

Смесительные узлы УСВК подключаются непосредственно к теплообменнику вентиляционной установки и к гидравлической сети тепло / холодоснабжения при помощи трубопроводов и/или гибких шлангов. В случае соединения элементов гидравлической сети гибкими шлангами, смесительный узел необходимо жестко закрепить к стене и/или к жесткой конструкции.

При установке смесительного узла необходимо обязательно обеспечить горизонтальное положение оси вала мотора, а так же исключить возможность передачи механических нагрузок на УСВК от подключаемых трубопроводов. Подключение к магистрали должно проводиться так, чтобы исключить любые нагрузки, приводящие к механическим повреждениям и нарушению герметичности УСВК.

При подключении трубопроводов обеспечьте доступ для быстрого их отсоединения для проведения плановых и ремонтных работ.

Электрическое подключение должны выполняться лицами, имеющими необходимую квалификацию и допуски. Перед подключением насоса, обеспечьте его заземление. Исключите возможность случайного прикосновения к силовым проводам.

Конструкция смесительного узела УСВК

Технические характеристики смесительного узела УСВК

Габаритные размеры смесительного узела УСВК
