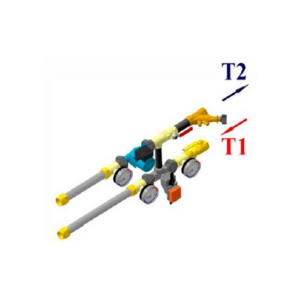

Узел регулирующий ВЕКТОР 5-Ш-1-П/Л-С+

Узел регулирования ВЕКТОР 5-Ш-1-П/Л-С+ предназначен для автоматического контроля параметров теплоносителя или хладоносителя, а также для его циркуляции при подключении систем приточной вентиляции (таких как теплообменники, воздухонагреватели, воздухоохладители), либо других потребителей тепловой энергии — например, систем воздушного отопления, тепловых завес и отопительных агрегатов.

Устройство может использоваться в различных климатических условиях согласно ГОСТ 15150 (категории У3, У4, УХЛ3, УХЛ4 и ТС4). Допускается согласование другого варианта климатического исполнения с заказчиком. Диапазон рабочей температуры составляет от +5°C до +40°C при относительной влажности не выше 50% при +40°C.

Варианты схем

Регулирующий узел ВЕКТОР доступен в следующих шести схемах исполнения:

1. Плавное регулирование потока;
2. Подмешивание с возможностью плавного регулирования;
3. Отклоняющий контур;
4. Отклоняющий контур с подмешиванием;
5. Смешивающий контур;
6. Двухпозиционное управление (открытие/закрытие).

Типы регулирующих устройств

• С (седельный клапан) — применяется в схемах 1–5. В состав входят седельный клапан и электропривод с возможностью плавного регулирования. Соединения могут быть фланцевыми или резьбовыми.
• Ш (шаровой кран) — используется в схемах 2, 5 (типоразмеры 1–6) и в схеме 6 (типоразмер 8). Применяется шаровой кран с электроприводом для плавного регулирования, а в схеме 6 — с электроприводом типа открытие/закрытие. Все соединения — резьбовые.

Обвязка и соединения

• Узлы с седельным клапаном комплектуются трубной обвязкой из стали, включающей фланцы, ниппели, фасонные элементы и др. Сварочные работы выполняются квалифицированным персоналом на сертифицированном оборудовании в соответствии с РД 03-614-03.
• Для исполнений с шаровым краном применяется обвязка на резьбовых соединениях, герметизация которых обеспечивается с помощью анаэробных герметиков.

Сторона подключения

Возможны два варианта исполнения по расположению подводящих труб:

• П — правое подключение;
• Л — левое подключение.

Комплектации

С (Стандарт) включает:

• Регулирующее устройство (шаровой кран или седельный клапан) с электроприводом;
• Циркуляционный насос (если предусмотрен в схеме);
• Запорную арматуру на перемычке (если предусмотрена схемой);
• Обвязку: трубную или из резьбовых фитингов, в зависимости от конструкции.

С+ (Стандарт плюс) включает:

• Регулирующее устройство (шаровой кран или седельный клапан) с электроприводом;
• Циркуляционный насос (при наличии в схеме);
• Запорную, защитную и регулирующую арматуру;
• Балансировочный клапан для настройки расхода теплоносителя;
• Комплект термоманометров;
• Обвязку соответствующего типа (трубная или резьбовая). Узлы с резьбовым подключением комплектуются гибкими подводками из нержавеющей стали.

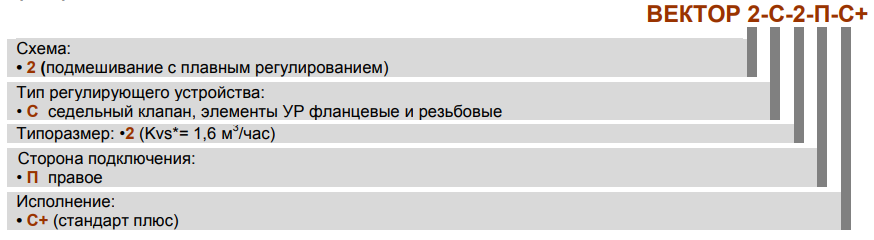

Обозначение ВЕКТОР 5-Ш-1-П/Л-С+

Технические характеристики ВЕКТОР 5-Ш-1-П/Л-С+
