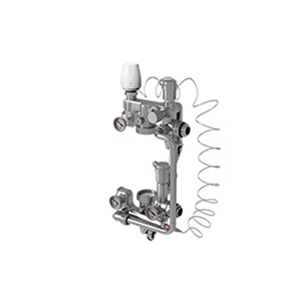

Узел смесительный Royal Mix

Узел смесительный предназначен для понижения температуры теплоносителя в основном контуре отопления до уровня необходимого во вторичном контуре.

Узел смесительный в основном применяется при монтаже водяного напольного отопления.

Узел адаптирован для совместного применения с коллекторами с межосевым расстоянием 200 мм

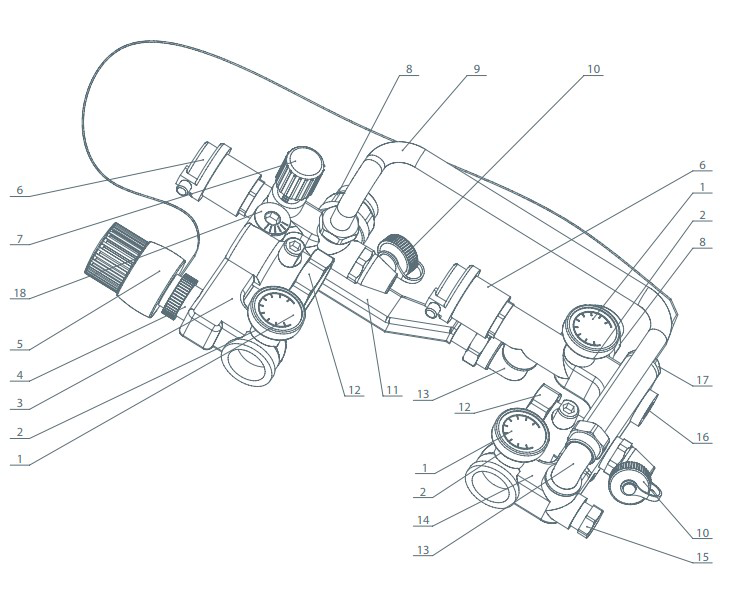

Конструктивные элементы

1. Термометр погружной (Д-41 мм);
2. Гильза резьбовая для термометра (G3/8");
3. Присоединение подающего трубопровода подающего контура;
4. Термостатический регулирующий вентиль;
5. Термостатическая головка;
6. Воздухоотводчик;
7. Перепускной клапан;
8. Присоединение обратного трубопровода;
9. Обратный трубопровод (D 15x1);
10. Сливной (дренажный) кран;
11. Байпас;
12. Накидная гайка для присоединения циркуляционного насоса;
13. Обратный трубопровод (D 15x1);
14. Присоединение обратного трубопровода первичного контура;
15. Балансировочно-запорный клапан первичного контура;
16. Гильза резьбовая (G1/2") для погружного датчика температуры;
17. Гнездо (G1/2") для гильзы (поз. 6);
18. Балансировочный клапан обратного контура.

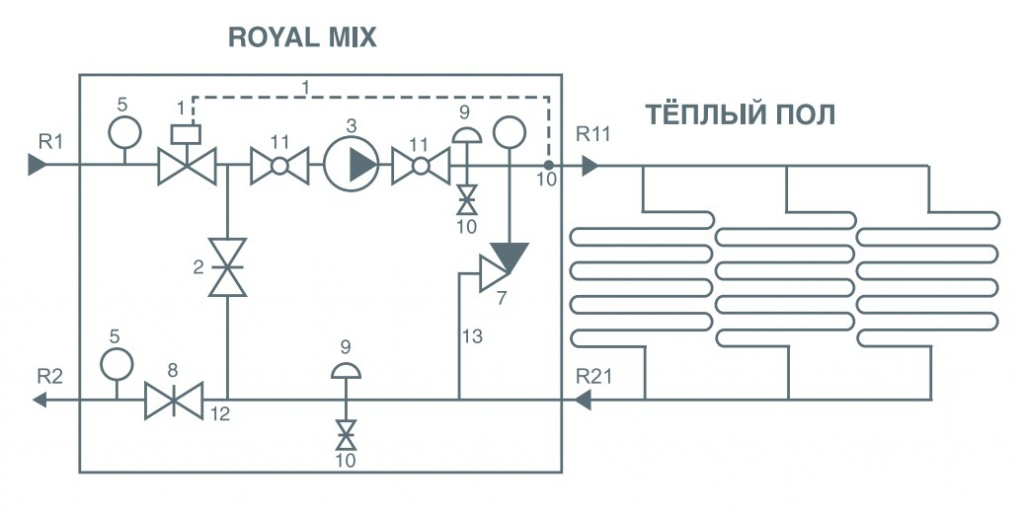

Тепломеханическая схема

Технические характеристики

• 100% пищевая латунь CW617N (ЛС59-2 в соответствии с ГОСТ 15527-2004);
• Максимальная температура теплоносителя в первичном контуре 90^оС;
• Максимальная температура окружающего воздуха 90^оС
• Рабочее давление 10 бар;
• Мощность 10 кВт;
• Монтажная длина насоса 180 мм;
• Гарантия 5 лет.

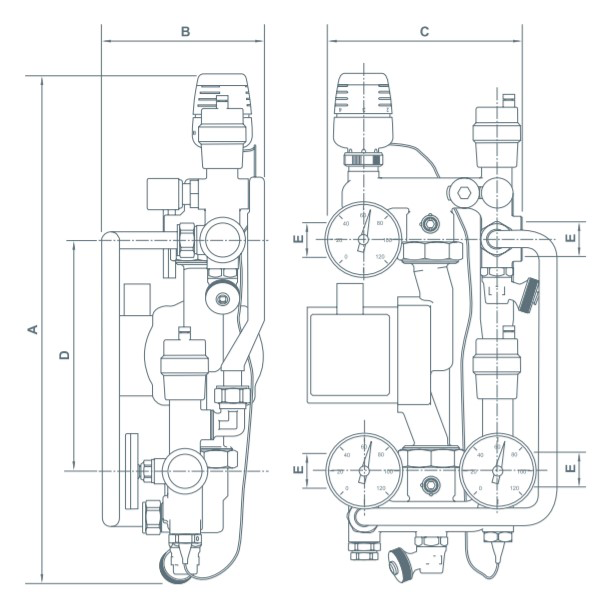

Габаритные размеры
