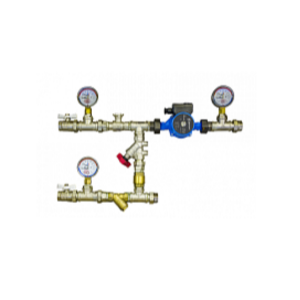

Узлы регулирования УРТ
Назначение узлов регулирования
Узлы регулирования предназначены для управления рабочими параметрами жидкостных теплообменников. Они применяются в составе различных вентиляционных агрегатов и установок.
Схемы исполнения
Изделия выпускаются в пяти типовых схемах:
- 1-я схема — без насоса, с двухходовым клапаном и байпасом;
- 2-я схема — с насосом, двухходовым клапаном и перемычкой;
- 3-я схема — с насосом, перемычкой и трехходовым клапаном на подающей линии;
- 4-я схема — с насосом и трехходовым клапаном, двумя независимыми контурами и перемычками;
- 5-я схема — без насоса, с трехходовым клапаном и перемычкой.
Все указанные схемы являются широко распространенными и используются большинством производителей, отличия между ними минимальны и не влияют на общий принцип работы.
Области применения различных схем
- Схема 1 — используется с водяными нагревателями типа АО, а также в системах второго подогрева воздуха.
- Схема 2 — считается стандартной для вентиляционных установок и применяется по умолчанию, если иное не указано в техническом задании.
- Схема 3 — предназначена для систем теплоснабжения с малым перепадом давления во внешнем контуре.
- Схема 4 — используется по специальному запросу в случаях, когда требуется стабильная работа в независимом контуре или есть особые требования со стороны теплогенерирующего оборудования. Является наиболее затратной.
- Схема 5 — применяется в водяных охладителях и во втором этапе подогрева при независимом подключении, а также в системах с использованием антифриза для первичного нагрева.
Структура обозначения
Пример:УРТ-3-40-Ш-4-25/80-П
| УРТ | – | X | – | X | – | X | – | X | – | X | – | X |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
| 1. Узел регулирования | ||||||||||||
| 2. Номер схемы узла регулирования: 1- с двухходовым регулирующим клапаном и байпасом 2- с циркуляционным насосом и двухходовым регулирующим клапаном во внешнем контуре 3- с циркуляционным насосом и трехходовым регулирующим клапаном на перемычке (на подающей магистрали) 4- с циркуляционным насосом во внутреннем контуре и трехходовым регулирующим клапаном во внешнем контуре 5- без циркуляционного насоса с трехходовым регулирующим клапаном | ||||||||||||
| 3. Присоединительный размер узла регулирования, мм 15/20/25/32/40-100 | ||||||||||||
| 4. Тип регулирующего клапана: Ш -шаровый С -седельный S -соленоидный. | ||||||||||||
| 5. Kvs регулирующего клапана: - 0,25/0,4/0,63/1,0/1,6/2,5/4,0/6,3/10/16/25/40/58/90 | ||||||||||||
| 6. Параметры циркуляционного насоса: -диаметр присоединения, мм 15/20/25/32/40-100 -максимальная высота подъема, дм 40/60/65/70/80/85/120 | ||||||||||||
| 7. Ориентация узла регулирования: П-правая Не указано – левая (по-умолчанию) | ||||||||||||
Пример заказа
УРТ-3-40-Ш-4-25/80-П - узел регулирования производства Тайра, по схеме №3: с циркуляционным насосом и трехходовым регулирующим клапаном на перемычке (на подающей магистрали), присоединительный размер узла 40мм, регулирующий клапан шаровый, Kvs регулирующего клапана 4, циркуляционный насос с присоединительным диаметром 25мм, высота подъема 80 дм (8 м), ориентация узла правая.
Важно отметить, что в системах теплоснабжения подмешивание теплоносителя из подающего трубопровода повышает температуру воды в обратном трубопроводе. Это обстоятельство не столь существенно для систем с автономным источником теплоты, но очень нежелательно при подключении потребителя к централизованным тепловым сетям.
У водяных нагревателей и охладителей движение тепло- и холодоносителя осуществляется снизу вверх т.е. подающая магистраль в узле регулирования всегда снизу, а обратная сверху.
