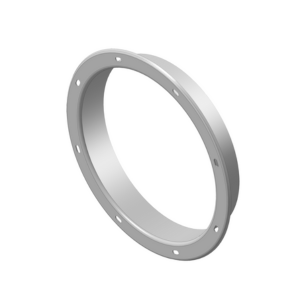

Фланцы на входе к радиальным вентиляторам ФВТ
Фланцы служат для упрощения соединения радиальных вентиляторов с соответствующими воздуховодами. Изготавливаются они из оцинкованной или нержавеющей стали, обеспечивая прочное и герметичное соединение.
Типы фланцев ФВТ
- Фланец ФВТ для вентиляторов общего назначения "О" выполнен из углеродистой стали и предназначен для транспортировки дымовоздушных смесей с температурным диапазоном от -45 °C до +400 °C.
- Фланец ФВТ для коррозионностойких и теплостойких вентиляторов "К" изготовлен из нержавеющей стали и используется для работы с дымовоздушными смесями при температурах от -60 °C до +600 °C.
Применение и конструкция
Фланцы применяются для соединения между собой воздуховодов и фасонных элементов. Круглый фланец представляет собой кольцо с толщиной стенки 1,5 мм и диаметром 180 мм с плоской поверхностью; от 200 мм до 400 мм — толщиной 1,5 мм; при диаметре свыше 400 мм — толщиной 2 мм с отбортованной поверхностью.
Внутренний диаметр фланца соответствует диаметру воздуховода. Для фланцев диаметром менее 200 мм используется стальная полосовая заготовка.
Особенности конструкции
По окружности фланца расположены крепёжные отверстия, количество которых зависит от его диаметра. Фланцы подходят для воздуховодов из оцинкованной и нержавеющей стали, а также для сварных конструкций, обеспечивая надёжное и плотное соединение без щелей и выступов.
Наибольшее применение фланцевых соединений наблюдается при монтаже систем дымоудаления, аспирации и пневмотранспортных установок.

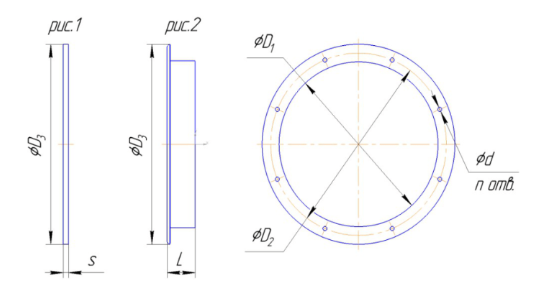

Габаритные размеры ФВТ
| Обозначение | Вентилятор | Исп. | Размеры, мм | n | Рис. | Масса, кг | ||||
| L | D1 | D2 | D3 | d | ||||||
| ФВТ – 140 | ВР 100-35-3,55 | 1 | - | 140 | 170 | 193 | 6,5х12 | 6 | 1 | 0,20 |
| ФВТ – 180 | ВР 100-35-4 | 1 | - | 175 | 219 | 255 | 6,5х12 | 6 | 1 | 0,27 |
| ФВТ – 200 | ВР 280-46-2 | 1 | 45 | 203 | 230 | 257 | 6,5х12 | 8 | 2 | 0,53 |
| ВР 240-26-2,5 | 1 | |||||||||
| ФВТ – 250 | ВР 85-77-2,5 | 1 | 45 | 253 | 280 | 307 | 6,5х12 | 8 | 2 | 0,66 |
| ВР 280-46-2,5 | 1 | |||||||||
| ВР 240-26-3,15 | 1 | |||||||||
| ВР 100-45-4,25 | 1 | |||||||||
| ВР 120-28-5 | 1 | |||||||||
| ФВТ – 280 | ВР 85-77-2,8 | 1 | 45 | 283 | 310 | 337 | 6,5х12 | 8 | 2 | 0,74 |
| ФВТ – 315 | ВР 85-77-3,15 | 1 | 45 | 318 | 348 | 372 | 6,5х12 | 8 | 2 | 0,83 |
| ВР 280-46-3,15 | 1 | |||||||||
| ВР 240-26-4 | 1 | |||||||||
| ВР 120-28-6,3 | 1 | |||||||||
| ВР 100-35-5 | 1 | |||||||||
| ФВТ – 355 | ВР 85-77-3,55 | 1 | 42 | 358 | 385 | 425 | 6,5х12 | 8 | 2 | 0,93 |
| ВР 100-35-8 | 1 | |||||||||
| ВР 100-35-5,6 | 1 | |||||||||
| ФВТ –400 | ВР 85-77-4 | 1 | 42 | 404 | 435 | 470 | 6,5х12 | 8 | 2 | 1,4 |
| ВР 280-46-4 | 1 | |||||||||
| ВО 6-300-4 | 1 | |||||||||
| ВО 2,3-130-4 | 1 | |||||||||
| ВР 120-28-8 | 1,5 | |||||||||
| ВР 120-45-5 | 5 | |||||||||
| ВР 100-35-6,3 | 1 | |||||||||
| ФВТ – 450 | ВР 85-77-4,5 | 1 | 42 | 450 | 480 | 520 | 9 | 16 | 2 | 1,6 |
| ВР 100-45-8 | 1 | |||||||||
| ФВТ –500 | ВР 85-77-5 | 1 | 42 | 504 | 535 | 570 | 9 | 16 | 2 | 1,8 |
| ВР 280-46-5 | 1 | |||||||||
| ВО 6-300-5 | 1 | |||||||||
| ВО 2,3-130-5 | 1 | |||||||||
| ВР 120-28-10 | 1,5 | |||||||||
| ВР 120-45-6,3 | 5 | |||||||||
| ФВТ – 560 | ВР 85-77-5,6 | 1 | 42 | 560 | 590 | 630 | 9 | 16 | 2 | 2 |
| ВО 2,3-130-5,6 | 1 | |||||||||
| ВР 100-50-8 | 1 | |||||||||
| ФВТ –630 | ВР 85-77-6,3 | 1 | 42 | 634 | 665 | 700 | 9 | 16 | 2 | 2,2 |
| ВР 280-46-6,3 | 1 | |||||||||
| ВО 6-300-6,3 | 1 | |||||||||
| ВО 16-280-6,3 | 1 | |||||||||
| ВР 2,3-130-6,3 | 1 | |||||||||
| ВР 100-50-9 | 1 | |||||||||
| ВР 120-45-8 | 5 | |||||||||
| ФВТ – 710 | ВР 85-77-7,1 | 1 | 42 | 710 | 745 | 780 | 10,5х20 | 16 | 2 | 2,5 |
| ВО 2,3-130-7,1 | 1 | |||||||||
| ФВТ – 800 | ВР 85-77-8 | 1,5 | 42 | 804 | 840 | 870 | 10,5х20 | 16 | 2 | 2,8 |
| ВР 280-46-8 | 1 | |||||||||
| ВО 6-300-8 | 1 | |||||||||
| ВО 2,3-130-8 | 1 | |||||||||
| ВР 180-55-10 | 5 | |||||||||
| ФВТ – 900 | ВО 2,3-130-9 | 1 | 42 | 900 | 940 | 970 | 10,5х20 | 24 | 2 | 3,1 |
| ФВТ – 1000 | ВР 85-77-9 | 1 | 42 | 1004 | 1035 | 1070 | 10,5х20 | 24 | 2 | 3,5 |
| ВР 85-77-10 | 1,5 | |||||||||
| ВР 180-55-12 | 5 | |||||||||
| ВО 6-300-10 | 1 | |||||||||
| ВО 2,3-130-10 | 1 | |||||||||
| ФВТ – 1120 | ВО 2,3-130-11,2 | 1 | 42 | 1120 | 1155 | 1190 | 10,5х20 | 24 | 2 | 4,0 |
| ФВТ – 1250 | ВР 85-77-11,2 | 1 | 42 | 1254 | 1290 | 1320 | 10,5х20 | 24 | 2 | 4,3 |
| ВР 85-77-12,5 | 1,5 | |||||||||
| ВО 6-300-12,5 | 1 | |||||||||
| ВО 2,3-130-12,5 | 1 | |||||||||
| ФВТ – 1400 | ВР 80-76-16 | 5 | - | 1446 | 1490 | 1530 | 15х25 | 32 | 1 | 12 |
| ФВТ – 1800 | ВР 80-76-20 | 5 | - | 1812 | 1865 | 1906 | 15х25 | 40 | 1 | 24,5 |

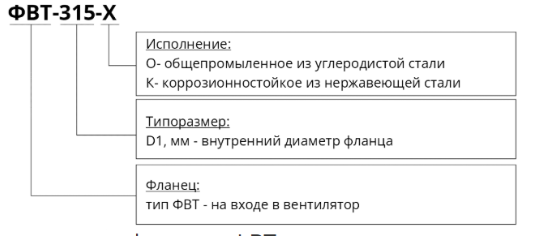

Условное обозначение
Пример заказа
- ФВТ-3,15-О – Фланец ФВТ-3,15 в общепромышленном исполнении.
- ФВТ-3,15-К – Фланец ФВТ-3,15 коррозионностойкий
Применяемость
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | ||||||
| 2 | 2,5 | 2,8 | 3,15 | 3,55 | 4 | |||
| ВР | 85-77 исп.1 | ФВТ-250 | ФВТ-280 | ФВТ-315 | ФВТ-355 | ФВТ-400 | низкий | |
| 85-77 исп.5 | низкий | |||||||
| 80-76 исп.5 | низкий | |||||||
| 280-46 исп.1 | ФВТ-200 | ФВТ-250 | ФВТ-315 | ФВТ-400 | средний | |||
| 100-35 исп.1 | ФВТ-140 | ФВТ-180 | средний | |||||
| 100-45 исп.1 | средний | |||||||
| 100-50 исп.1 | средний | |||||||
| 180-55 исп.5 | средний | |||||||
| 240-26 исп.1 | ФВТ-200 | ФВТ-250 | ФВТ-315 | высокий | ||||
| 120-28 исп.1 | высокий | |||||||
| 120-28 исп.5 | высокий | |||||||
| 120-45 исп.5 | средний пылевые | |||||||
| ВКР | ВО 6-300 | ФВТ-400 | низкий | |||||
| ВО 16-280 | ||||||||
| ВО 2,3-130 | ФВТ-400 | |||||||
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | |||||
| 4,25 | 4,5 | 5 | 5,6 | 6,3 | |||
| ВР | 85-77 исп.1 | ФВТ-450 | ФВТ-500 | ФВТ-560 | ФВТ-630 | низкий | |
| 85-77 исп.5 | низкий | ||||||
| 80-76 исп.5 | низкий | ||||||
| 280-46 исп.1 | ФВТ-500 | ФВТ-630 | средний | ||||
| 100-35 исп.1 | ФВТ-315 | ФВТ-355 | ФВТ-400 | средний | |||
| 100-45 исп.1 | ФВТ-250 | средний | |||||
| 100-50 исп.1 | средний | ||||||
| 180-55 исп.5 | средний | ||||||
| 240-26 исп.1 | высокий | ||||||
| 120-28 исп.1 | ФВТ-250 | ФВТ-315 | высокий | ||||
| 120-28 исп.5 | высокий | ||||||
| 120-45 исп.5 | ФВТ-400 | ФВТ-500 | средний пылевые | ||||
| ВКР | ВО 6-300 | ФВТ-500 | ФВТ-630 | низкий | |||
| ВО 16-280 | ФВТ-630 | ||||||
| ВО 2,3-130 | ФВТ-500 | ФВТ-560 | ФВТ-630 | ||||
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | ||||
| 7,1 | 8 | 9 | 10 | |||
| ВР | 85-77 исп.1 | ФВТ-710 | ФВТ-800 | ФВТ-1000 | ФВТ-1000 | низкий |
| 85-77 исп.5 | ФВТ-800 | ФВТ-1000 | низкий | |||
| 80-76 исп.5 | низкий | |||||
| 280-46 исп.1 | ФВТ-800 | средний | ||||
| 100-35 исп.1 | ФВТ-355 | средний | ||||
| 100-45 исп.1 | ФВТ-450 | средний | ||||
| 100-50 исп.1 | ФВТ-560 | ФВТ-630 | средний | |||
| 180-55 исп.5 | ФВТ-800 | средний | ||||
| 240-26 исп.1 | высокий | |||||
| 120-28 исп.1 | ФВТ-400 | ФВТ-500 | высокий | |||
| 120-28 исп.5 | ФВТ-400 | ФВТ-500 | высокий | |||
| 120-45 исп.5 | ФВТ-630 | средний пылевые | ||||
| ВКР | ВО 6-300 | ФВТ-800 | ФВТ-1000 | низкий | ||
| ВО 16-280 | ||||||
| ВО 2,3-130 | ФВТ-710 | ФВТ-800 | ФВТ-900 | ФВТ-1000 | ||
| Тип вентилятора | Типоразмер вентилятора | диапазон давления | |||||
| 11,2 | 12 | 12,5 | 16 | 20 | |||
| ВР | 85-77 исп.1 | ФВТ-1250 | ФВТ-1250 | низкий | |||
| 85-77 исп.5 | ФВТ-1250 | низкий | |||||
| 80-76 исп.5 | ФВТ-1400 | ФВТ-1800 | низкий | ||||
| 280-46 исп.1 | средний | ||||||
| 100-35 исп.1 | средний | ||||||
| 100-45 исп.1 | средний | ||||||
| 100-50 исп.1 | средний | ||||||
| 180-55 исп.5 | ФВТ-1000 | средний | |||||
| 240-26 исп.1 | высокий | ||||||
| 120-28 исп.1 | высокий | ||||||
| 120-28 исп.5 | высокий | ||||||
| 120-45 исп.5 | средний пылевые | ||||||
| ВКР | ВО 6-300 | ФВТ-1250 | низкий | ||||
| ВО 16-280 | |||||||
| ВО 2,3-130 | ФВТ-1120 | ФВТ-1250 | |||||
