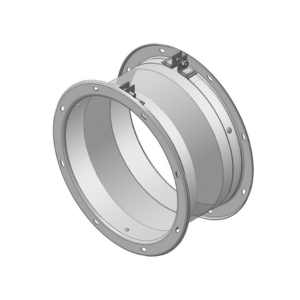

Вставка гибкая к радиальным вентиляторам ГВК

Назначение гибких вставок

Гибкие вставки служат для уменьшения передачи вибраций от вентилятора к системе воздуховодов, обеспечивая более тихую и стабильную работу вентиляционного оборудования.

Область применения вставок типа ГВК

Вставки типа ГВК используются для соединения воздуховодов с вентиляторами на стороне всасывания. Они обеспечивают герметичное и гибкое сопряжение элементов системы.

Конструктивные особенности

Каждая вставка представляет собой сборную конструкцию, включающую два фланца с монтажными отверстиями для крепления к входным патрубкам вентилятора и воздуховодам. Между фланцами установлен гибкий соединительный элемент, компенсирующий вибрационные колебания.

Разновидности гибких вставок

• Тип «О» — предназначен для вентиляторов общего назначения. Состоит из двух оцинкованных фланцев, между которыми установлена стандартная гибкая лента.
• Тип «ДуЖ» — применяется в теплостойких вентиляторах и системах дымоудаления. Рассчитан на температурный диапазон от -60°C до +400°C. Состоит из оцинкованных фланцев и соединяющей их термостойкой стеклоткани.
• Тип «КЖ» — используется в вентиляторах, устойчивых к агрессивным средам. Подходит для перемещения воздушных потоков с температурой от -60°C до +600°C. Изготавливается из нержавеющих фланцев и стеклотканевого материала.

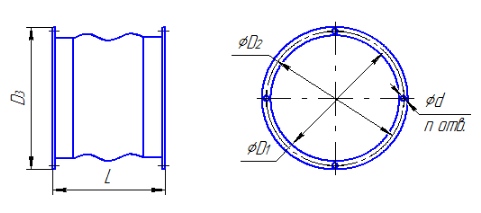

Габаритные размеры ГВК

• D1 – внутренний диаметр вставки
• D2 – диаметр установочной окружности (по которой располагаются крепежные отверстия на фланце вставки)
• D3 – габаритный размер вставки (наружный диаметр фланца)

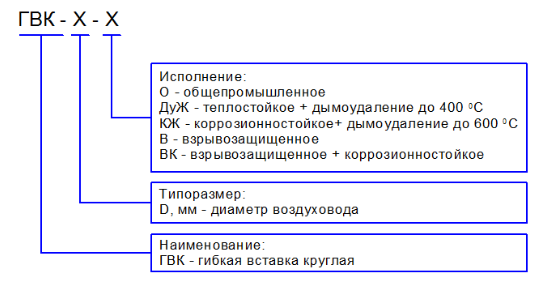

Условное обозначение

Пример обозначения при заказе

• ГВК-315-О – Вставка гибкая ГВК -315 в общепромышленном исполнении;
• ГВК -500-ДуЖ – Вставка гибкая ГВК -500 в теплостойком исполнении;
• ГВК -900-КЖ – Вставка гибкая ГВК -900 в коррозионностойком исполнении;
• ГВК-200-В - Вставка гибкая ГВК -200 во взрывозащищенном исполнении;
• ГВК-700-ВК - Вставка гибкая ГВК -700 во взрывозащищенном коррозионностойком исполнении.
