Вставка гибкая к радиальным вентиляторам ГВП

Заказать
Заказать

Назначение гибких вставок

Гибкие вставки применяются для предотвращения передачи вибрационных колебаний от вентиляционного оборудования к системе воздуховодов. Модель ГВП используется для установки между вентилятором и воздуховодом на выходной стороне (нагнетание).

Устройство и материалы

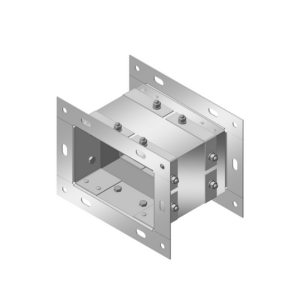

Конструкция вставки включает два фланца с монтажными отверстиями, предназначенными для крепления к воздуховодам и выходным патрубкам вентиляторов. Между фланцами размещён эластичный соединительный элемент, обеспечивающий гибкость и герметичность соединения.

Типы гибких вставок

  • Для вентиляторов общего назначения (тип «О») — изготовлены из двух оцинкованных фланцев, соединённых гибкой лентой стандартного исполнения.
  • Для теплостойких вентиляторов и систем дымоудаления (тип «ДуЖ») — применяются для транспортировки газов и воздуха при температуре от -60°C до +400°C. Состоят из оцинкованных фланцев и термостойкой стеклоткани.
  • Для коррозионностойких вентиляторов и систем дымоудаления (тип «КЖ») — используются при температурных режимах от -60°C до +600°C. Изготавливаются из фланцев из нержавеющей стали и стеклотканевого материала.

Разновидности исполнения

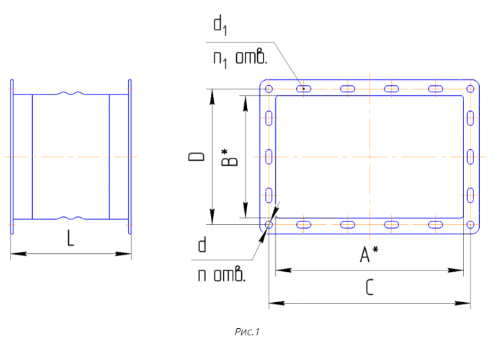

На рисунках 1 и 2 представлены два варианта исполнения гибких вставок ГВП.

  • Модель на рисунке 1 имеет по четыре монтажных отверстия в углах. При увеличенных габаритах допускается дополнительная фиксация с помощью саморезов или скоб.
  • Модель на рисунке 2 снабжена рядом крепежных отверстий или пазов по всему периметру фланца для равномерного крепления.

Габаритные и присоединительные размеры

Наименование  гибкой вставки Габаритные размеры, мм Установочные размеры, мм номер рис. масса, кг старое наименование Вентилятор Исп.
L C D d n d1 n1   О КЖ, ДуЖ
ГВП-118х93 150 135 110 9 4     1 0,95 1,4 Н-2 ВР 240-26-2,5 1
ГВП- 153х153 150 170 170 9 4     1 1,3 3 Н-2 ВР 280-46-2 1
ГВП- 154х124 150 171 141 9 4     1 1,1 1,8 Н-3,15 ВР 240-26-3,15 1
ГВП-183х124 150 200 141 9 4     1 1,1 2,2 Н-3,55 ВР 100-35-3,55 1
ГВП-187х147 150 204 164 9 4     1 1,4 2,1 Н-4 ВР 240-26-4 1
ГВП-193х193 150 210 210 9 4     1 1,5 3,7 Н-2,5 ВР 85-77-2,5; ВР 280-46-2,5 1
ГВП-202х165 150 219 182 9 4     1 1,3 2,3 Н-4 ВР 100-35-4 1
ГВП-213х213 150 230 230 9 4     1 1,7 4,1 Н-2,8 ВР 85-77-2,8 1
ГВП-217х169 150 234 186 9 4     1 1,6 2,5 Н-5 ВР 120-28-5 1
ГВП-238х238 150 255 255 9 4     1 1,8 4,5 Н-3,15 ВР 280-46-3,15; ВР 85-77-3,15 1
ГВП-248х202 150 265 219 9 4     1 1,6 2,5 Н-4,25 ВР 100-45-4,25 1
ГВП-266х266 150 283 283 9 4     1 1,9 5,5 Н-3,55 ВР 85-77-3,55 1
ГВП-269х206 150 286 223 9 4     1 1,9 3,2 Н-6,3 ВР 120-28-6,3 1
ГВП-287х170 150 304 187 9 4     1 1,6 3,0   ВР 100-35-5 1
ГВП-298х298 150 315 315 9 4     1 2,2 6,2 Н-4 ВР 280-46-4; ВР 85-77-4 1
ГВП-300х300П 150 342 342     10,5х20 16 1 5,4 5,5 Н-4,5 ВР 120-45-5 5,2
ГВП-319х188 150 336 205 9 4     1 1,6 3,3   ВР 100-35-5,6 1
ГВП-333х333 150 350 350 9 4     1 2,3 6,9 Н-4,5 ВР 85-77-4,5 1
ГВП-346х208 150 363 225 9 4     1 2,0 4,5   ВР 100-35-6,3 1
ГВП-353х275 150 370 292 9 4     1 2,5 4,9 Н-8 ВР 120-28-8 1,5
ГВП-363х363 150 380 380 9 4     1 2,6 8,5 Н-5 ВР 85-77-5; ВР 280-46-5 1
ГВП-380х380П 150 420 420     10,5х20 16 1 8,1 8,2 Н-6,3 ВР 120-45-6,3 5,2
ГВП-405х405 150 425 425 9 4     1 2,8 9,7 Н-5,6 ВР 85-77-5,6 1
ГВП-431х283 150 448 300 9 4     1 2,5 5,3 Н-8 ВР 100-35-8 1
ГВП-441х343 150 458 360 9 4     1 3,0 7,1 Н-10 ВР 120-28-10 1,5
ГВП-458х458 150 475 475 9 4     1 3,2 11,8 Н-6,3 ВР 280-46-6,3; ВР 85-77-6,3 1
ГВП-480х388 150 497 405 9 4     1 3,1 8,3 Н-8 ВР 100-45-8 1
ГВП-480х480П 150 524 524     10,5х20 20 1 10,3 10,5 Н-8 ВР 120-45-8 5,2
ГВП-516х516 150 536 536 9 4     1 3,8 12,5 Н-7,1 ВР 85-77-7,1 1
ГВП-570х570 150 600 600 10 4     1 5,5 14,1 Н-8 ВР 280-46-8; ВР 85-77-10 1, 5
ГВП-600х497 150 630 514 10 4     1 5,1 9,1 Н-8 ВР 100-50-8 1
ГВП-668х547 150 698 567 10 4     1 5,6 9,9 Н-9 ВР 100-50-9 1
ГВП-715х715 150 745 745 10 4     1 6,8 12,8 Н-10 ВР 180-55-10 5
ГВП-864х864 150 894 894 10 4     1 7,6 16 Н-12 ВР 180-55-12 5
ГВП-895х895 150 925 925 10 4     1 8,3 24 Н-12,5 ВР 85-77-11,2; ВР 85-77-12,5 1,5
ГВП-1094х1094 300 1203 1203     14 36 1 122   Н-16 ВР 80-76-16 5,2
ГВП-1570х1372 300 1670 1472     15х20 48 1 174   Н-20 ВР 80-76-20 5,2
ГВП-666х666 130 700 700     6,5х12 16 1 24 24   ВКР-3,15; ВКР-3,55 в сборе с рамкой
ГВП-848х848 130 882 882     6,5х12 24 1 30,3 30,3 Н-5 ВКР-4; ВКР-4,5; ВКР-5 в сборе с рамкой
ГВП-1008х1008 130 1044 1044     6,5х12 24 1 36,6 36,6 Н-6,3 ВКР-5,6; ВКР-6,3 в сборе с рамкой
ГВП-1145х1145 130 1185 1185     8,5 28 1 25,6 25,6 Н-8 ВКР-7,1; ВКР-8
ГВП-1388х1388 160 1428 1428     8,5 28 1 33,4 33,4 Н-10 ВКР-9; ВКР-10
ГВП-1686х1686 180 1726 1726     8,5 40 1 42,4 42,4 Н-12,5 ВКР-11,2; ВКР-12,5

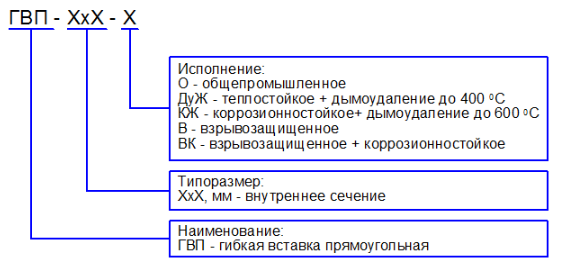

Условное обозначение

Пример обозначения гибких вставок при заказе

  • ГВП-300х300-О – Вставка гибкая ГВП сечением 300х300 в общепромышленном исполнении.
  • ГВП-450х360-ДуЖ – Вставка гибкая ГВП сечением 450х360 в теплостойком исполнении+ дымоудаление до 4000С.
  • ГВП-895х895-КЖ – Вставка гибкая ГВП сечением 895х895 в коррозионостойком исполнении дымоудаление до 6000С.

Применяемость

Тип вентилятора Типоразмер вентилятора диапазон
2 2,5 2,8 3,15 3,55 4 давления
ВР 85-77 исп.1   193 х 193 213 х 213 238 х 238 266 х 266 298 х 298 низкий
85-77 исп.5             низкий
80-76 исп.5             низкий
80-100 исп.5             средний
280-46 исп.1 153 х 153 193 х 193   238 х 238   298 х 298 средний
100-35 исп.1         183 х 124 202 х 165 средний
100-45 исп.1             средний
100-50 исп.1             средний
180-55 исп.5             средний
240-26 исп.1   118 х 93   154 х 124   187 х 147 высокий
120-28 исп.1             высокий
120-28 исп.5             высокий
120-45 исп.5             средний пылевые
ВКР ВКР       666 х 666 666 х 666 848 х 848 низкий
ВРКп ВРКп 350 х 350 400 х 400 450 х 450 500 х 500 560 х 560 610 х 610 низкий



Тип вентилятора Типоразмер вентилятора диапазон
4,25 4,5 5 5,6 6,3 давления
ВР 85-77 исп.1   333 х 333 363 х 363 405 х 405 458 х 458 низкий
85-77 исп.5           низкий
80-76 исп.5           низкий
80-100 исп.5           средний
280-46 исп.1     363 х 363   458 х 458 средний
100-35 исп.1     287 х 170 319 х 188 346 х 208 средний
100-45 исп.1 248 х 202         средний
100-50 исп.1           средний
180-55 исп.5           средний
240-26 исп.1           высокий
120-28 исп.1     217 х 169   269 х 206 высокий
120-28 исп.5           высокий
120-45 исп.5     300 х 300П   380 х 380П средний пылевые
ВКР ВКР   848 х 848 848 х 848 1008 х 1008 1008 х 1008 низкий
ВРКп ВРКп   710 х 710 800 х 800 900 х 900 1000 х 1000 низкий



Тип вентилятора Типоразмер вентилятора диапазон
7,1 8 9 10 давления
ВР 85-77 исп.1 516 х 516 570 х 570 720 х 720 720 х 720 низкий
85-77 исп.5   570 х 570   720 х 720 низкий
80-76 исп.5         низкий
80-100 исп.5         средний
280-46 исп.1   570 х 570     средний
100-35 исп.1   431 х 283     средний
100-45 исп.1   480 х 388     средний
100-50 исп.1   600 х 497 668 х 547   средний
180-55 исп.5       715 х 715 средний
240-26 исп.1         высокий
120-28 исп.1   353 х 275   441 х 343 высокий
120-28 исп.5   353 х 275   441 х 343 высокий
120-45 исп.5   480 х 480П     средний пылевые
ВКР ВКР 1145 х 1145 1145 х 1145 1388 х 1388 1388 х 1388 низкий
ВРКп ВРКп         низкий



Тип вентилятора Типоразмер вентилятора диапазон
11,2 12 12,5 16 20 20/2 давления
ВР 85-77 исп.1 895 х 895   895 х 895       низкий
85-77 исп.5 895 х 895   895 х 895       низкий
80-76 исп.5       1094 х 1094 1570 х 1372   низкий
80-100 исп.5           нет средний
280-46 исп.1             средний
100-35 исп.1             средний
100-45 исп.1             средний
100-50 исп.1             средний
180-55 исп.5   864 х 864         средний
240-26 исп.1             высокий
120-28 исп.1             высокий
120-28 исп.5             высокий
120-45 исп.5             средний пылевые
ВКР ВКР 1686 х 1686   1686 х 1686       низкий
ВРКп ВРКп             низкий
