Катушка вытяжная МАТ-КАТЮША-М с пружинным приводом
Катушка вытяжная с пружинным приводом МАТ-КАТЮША-М предназначена для отвода выхлопных газов от различных транспортных средств в ремонтных боксах, гаражах и на автотранспортных предприятиях.
Установка катушки возможна в помещениях с температурой воздуха от -10 °С до +40 °С и относительной влажностью не выше 98%.
Комплект поставки устройства включает:
- катушку МАТ-КАТЮША-М в сборе — 1 шт.
- комплект монтажных деталей для вытяжного шланга и газоприёмной насадки — 1 шт.
- руководство по эксплуатации — 1 экз.
- упаковку для катушки — 1 шт.
Опции, доступные для отдельного заказа:
- термостойкий вытяжной шланг — 1 шт.
- газоприёмная насадка — 1 шт.
- вентилятор модели FA-1800 или FA-2100 — 1 шт.

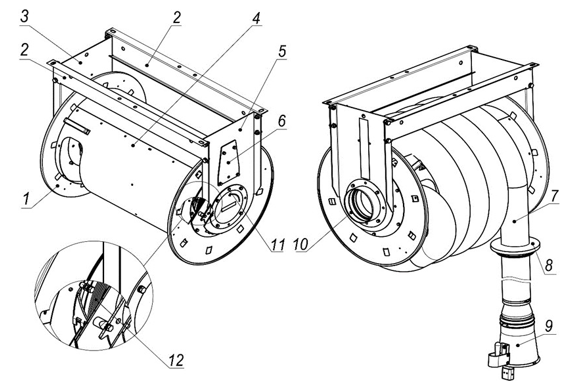

Устройство катушки МАТ-КАТЮША-М

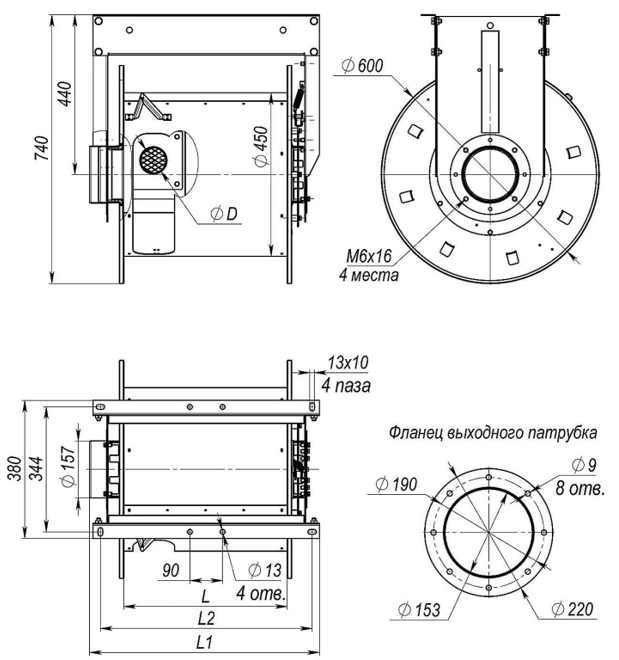

Габаритные размеры МАТ-КАТЮША-М
| Обозначение | L, мм | L1, мм | L2, мм | D, мм |
| МАТ-КАТЮША-M-75-5 | 450 | 633 | 583 | 73 |
| МАТ-КАТЮША-М-75-7,5 | ||||
| МАТ-КАТЮША-М-75-10 | 670 | 853 | 803 | |
| МАТ-КАТЮША-М-75-12,5 | 720 | 903 | 853 | |
| МАТ-КАТЮША-М-100-5 | 450 | 633 | 583 | 98 |
| МАТ-КАТЮША-М-100-7,5 | ||||
| МАТ-КАТЮША-М-100-10 | 670 | 853 | 803 |
Технические характеристики МАТ-КАТЮША-М
| Модели | Наматываемый шланг | Количество пружин, шт. | Число оборотов при заневоливании | Масса (без шланга), кг | |
| Диаметр, мм | Длина, м | ||||
| МАТ-КАТЮША-М-75-5 | 75 | 5 | 1 | 6 | 32,0 |
| МАТ-КАТЮША -М-75-7,5 | 75 | 7,5 | 1 | 8 | 32,0 |
| МАТ-КАТЮША -М-75-10 | 75 | 10 | 1 | 10 | 35,5 |
| МАТ-КАТЮША -М-75-12,5 | 75 | 12,5 | 1 | 10 | 35,5 |
| МАТ-КАТЮША-М-100-5 | 100 | 5 | 1 | 6 | 32,0 |
| МАТ-КАТЮША-М-100-7,5 | 100 | 7,5 | 1 | 9 | 32,0 |
| МАТ-КАТЮША-М-100-10 | 100 | 10 | 1 | 9 | 35,5 |

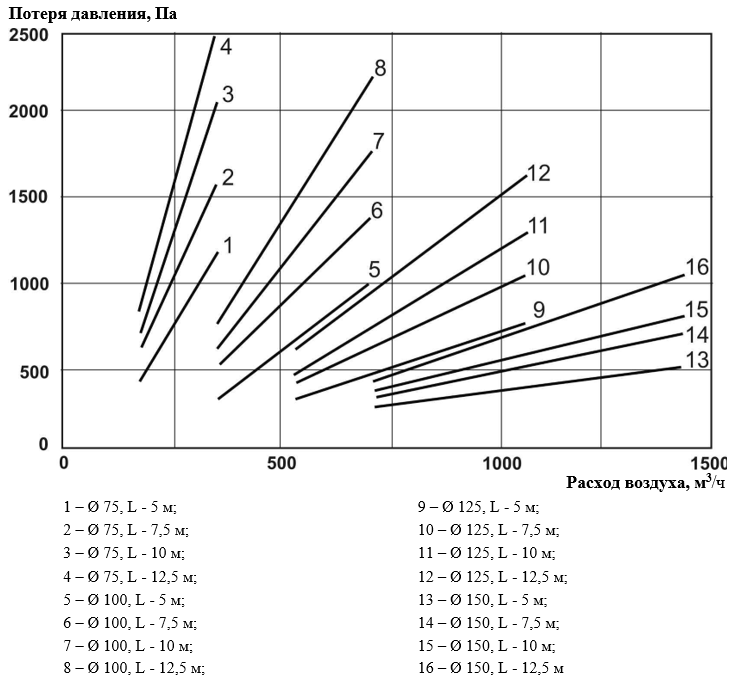

Аэродинамические характеристики
