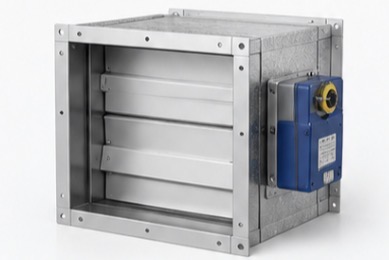

ЧУКАВИТ-МАТ «ПОЛЯРФОРС»
Клапан воздушный утеплённый серии ЧУКАВИТ-МАТ предназначен для регулирования расхода приточного, рециркуляционного и вытяжного воздуха, а также для перекрытия воздушного канала в системах общеобменной вентиляции и кондиционирования. Разработан для промышленной вентиляции и сложных технических объектов, в том числе при сверхнизких температурах наружного воздуха.
Ключевые особенности
- Встроенный электрообогрев. Саморегулирующийся нагревательный кабель снижает риск обледенения и примерзания подвижных частей — в том числе при температурах до –60 °C (в пределах подтверждённого для изделия диапазона).Корпус и поворотные лопатки из оцинкованной стали. Исполнение из нержавеющей стали — по согласованию при заказе.
- Глубина корпуса 180 мм. Габариты, фланцы и монтажные зазоры — по утверждённому чертежу конкретного типоразмера.
- Широкая сетка типоразмеров — от компактных решений до крупных промышленных сечений (уточняется по каталогу/чертежам).
- Профессиональная автоматизация. Совместимость с исполнительными механизмами МЭО (номинальный момент 16 или 40 Н·м) для точного регулирования и блокировки потоков.
- Уплотнения и теплоизоляция — материалы и характеристики подтверждаются документацией поставщиков и входным контролем.
Управление и электробезопасность
Управление приводом и нагревателем выполняется внешней системой автоматики (если встроенная система не предусмотрена исполнением). Алгоритм работы — по проекту автоматики, согласованному с документацией привода и нагревателя. Электромонтаж — только квалифицированным персоналом при снятом напряжении, с проверкой защитного заземления и работы защитных устройств.
Технические характеристики
|
Модель |
Номинальное сечение A×B, мм |
Номинальная площадь, м² |
Расчётная площадь живого сечения, м² |
Габарит по фланцу, мм |
Выступ лопаток при открытии, мм |
Масса без привода, кг |
|
ЧУКАВИТ-МАТ-200×200 |
200×200 |
0,0400 |
0,0352 |
240×240 |
0 (по исходным данным) |
3,8 |
|
ЧУКАВИТ-МАТ-300×300 |
300×300 |
0,0900 |
0,0792 |
340×340 |
0 (по исходным данным) |
5,4 |
|
ЧУКАВИТ-МАТ-400×400 |
400×400 |
0,1600 |
0,1408 |
440×440 |
15 |
7,2 |
|
ЧУКАВИТ-МАТ-500×500 |
500×500 |
0,2500 |
0,2200 |
540×540 |
40 |
9,5 |
|
ЧУКАВИТ-МАТ-600×600 |
600×600 |
0,3600 |
0,3168 |
640×640 |
65 |
12,1 |
|
ЧУКАВИТ-МАТ-800×500 |
800×500 |
0,4000 |
0,3520 |
840×540 |
40 |
13,9 |
|
ЧУКАВИТ-МАТ-800×800 |
800×800 |
0,6400 |
0,5632 |
840×840 |
85 |
18,4 |
|
ЧУКАВИТ-МАТ-1000×1000 |
1000×1000 |
1,0000 |
0,8800 |
1040×1040 |
110 |
24,6 |
Монтаж и эксплуатация
Монтаж — по проектной документации и монтажным чертежам. Перед установкой проверяются целостность корпуса, лопаток, уплотнений, кабельных вводов и клеммной коробки, отсутствие деформаций и заеданий. Обслуживание и вскрытие клеммной коробки — только после отключения питания и проверки отсутствия напряжения.
|
Типоразмер, мм |
Площадь живого сечения, м² |
Напряжение, В |
Номинальная мощность обогрева, кВт |
Пусковой ток при −60 °C, А |
Рекомендуемый момент привода по исходным данным |
Масса, кг |
|
200×200 |
0,0352 |
220 |
0,12 |
1,4 |
5 Н·м (серия LM) |
3,8 |
|
300×300 |
0,0792 |
220 |
0,18 |
2,1 |
5 Н·м (серия LM) |
5,4 |
|
400×400 |
0,1408 |
220 |
0,25 |
2,8 |
10 Н·м (серия NM) |
7,2 |
|
500×500 |
0,2200 |
220 |
0,32 |
3,6 |
10 Н·м (серия NM) |
9,5 |
|
600×600 |
0,3168 |
220 |
0,41 |
4,6 |
15 Н·м (серия NM) |
12,1 |
|
800×500 |
0,3520 |
220 |
0,45 |
5,1 |
15 Н·м (серия NM) |
13,9 |
|
800×800 |
0,5632 |
220 |
0,62 |
7,0 |
20 Н·м (серия SM) |
18,4 |
|
1000×1000 |
0,8800 |
220 |
0,85 |
9,6 |
20 Н·м (серия SM) |
24,6 |
Комплектность
Клапан выбранного типоразмера, электропривод (марка и параметры — по спецификации заказа), паспорт и руководство по эксплуатации. Блок управления БУОК-1-ЧУК-МАТ или аналог — по заказу, поставляется отдельно, если предусмотрено договором. Точная комплектность указывается в паспорте заказа/накладной.
Применение
Изделие рассматривается как клапан общеобменной вентиляции. Для противопожарных систем и систем дымоудаления требуется отдельная проверка требований и документации. Продукт готов к интеграции в проекты ОВиК на территории Республики Беларусь и ЕАЭС.
Технические характеристики, электрические схемы, номиналы защитных аппаратов и комплектация конкретного исполнения указываются в паспорте изделия. Перед применением в специальных системах необходима отдельная проверка применимых требований.
