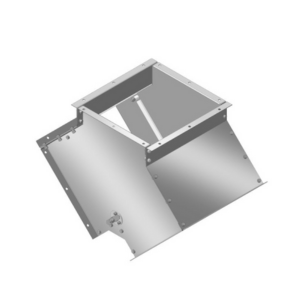

Клапан типа КП

Перекидной клапан КП применяется в вентиляционных системах для автоматического переключения воздушного потока между основным и резервным вентиляторами. Его задача — отсоединение неработающего вентилятора от сети и подключение резервного при необходимости.

Принцип действия

При появлении потока воздуха от работающего вентилятора лопатка клапана автоматически поворачивается на 90°, открывая проход для воздуха и перекрывая другой канал. Когда основной вентилятор отключается, а запускается резервный, поток воздуха с его стороны вновь приводит лопатку в движение, открывая нужный путь.

Условия применения

Клапан рассчитан на работу в системах с избыточным давлением до 1500 Па и скоростью движения воздуха от 6 до 20 м/с.

Использование во взрывоопасных зонах

Модификация КПв используется в вентиляционных системах взрывоопасных производств классов В-Iа и В-Iб в соответствии с требованиями СП 60.13330.2012 и ПУЭ.

Исполнение клапанов

• Общепромышленное исполнение — оцинкованная сталь (О, К), ТУ 28.25.30-042-11865045-2023
• Взрывозащищённое исполнение — оцинкованная сталь (В), ТУ 4863-115-11865045-2014

Клапаны предназначены для эксплуатации в районах с умеренным климатом, категория размещения — вторая, в соответствии с ГОСТ 15150-69.

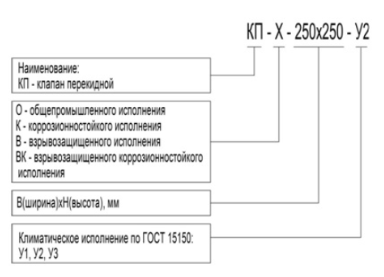

Условное обозначение

Пример обозначения клапана КП при заказе

• КПв-150х150 – клапан перекидной взрывозащищенный с сечением 150х150

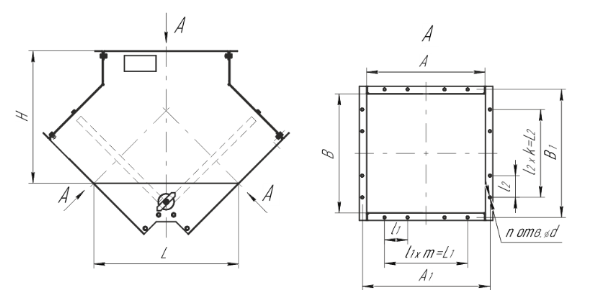

Габаритные размеры КП
