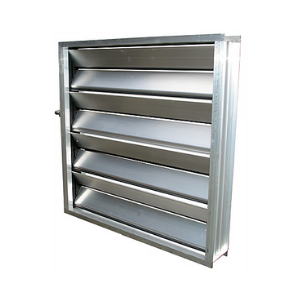

Клапан воздушный КВАЛ
Алюминиевый воздушный клапан КВал используется в системах приточно-вытяжной вентиляции различных зданий и сооружений в качестве устройства, регулирующего или полностью перекрывающего потоки воздуха, подаваемого по воздушным каналам. Перепад давления на закрытом клапане не должен превышать 1500 Па.
Конструкция клапана состоит из прямоугольного корпуса, внутри которого смонтированы поворотные жалюзи, вращающиеся с помощью зубчатых колес. Корпус и жалюзи выполнены из алюминиевого профиля. Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи. Прилегание жалюзи с боковыми стенками корпуса уплотняется пластиковыми вставками, служащих одновременно опорами подшипников скольжения жалюзи.
Управление клапанами - ручное или с помощью электропривода. Электроприводные клапаны КВал комплектуются оригинальными приводами "Belimo" (Белимо), произведенными в Швейцарии
Характеристики клапана КВАЛ
- Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол;
- В качестве материала для изготовления корпуса и жалюзи применяются соответствующие алюминиевые профили;
- Конструктивно клапан исполняется только с прямоугольным сечением;
- Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи;
- Прилегание жалюзи с боковыми стенками корпуса уплотняется пластиковыми вставками, служащих одновременно опорами подшипников скольжения жалюзи;
- При ручном регулировании, предусмотрена возможность фиксации заслонки в необходимом положении;
- Подпружиненный ручной привод без гайки-барашка обеспечивает фиксированные положения лопаток каждые 9˚ 30΄;
- КВАЛ может комплектоваться электромеханическим приводом с возвратной пружиной или реверсивным без возвратной пружины;
- Обозначение клапана: КВАЛ АхВ- с указанием типа привода. Монтаж на воздуховоды выполняется через фланцевое соединение.

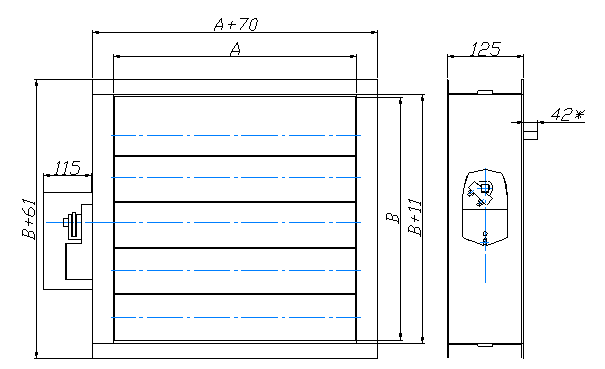

Габаритные размеры клапана КВАЛ
Технические характеристики клапана КВАЛ
| Тип привода | Основные технические данные | Тип привода | Основные технические данные |
| Электроприводы для воздушных заслонок без возвратной пружины | Электроприводы для воздушных заслонок с возвратной пружиной | ||
| TMC… | 2 Нм | LF… | 4 Нм |
| TMC230A | 220 В; открыто/закрыто; ускоренный режим - 35с | LF230 | 220 В; открыто/закрыто |
| TMC230A-S | 220 В; откр./закр.; встроенный перекл.; ускоренный режим - 3 | LF230-S | 220 В; открыто/закрыто; встроенный переключатель |
| TMC24A | 24 В; открыто/закрыто; ускоренный режим - 35с | LF24 | 24 В; открыто/закрыто |
| TMC24A-S | 24 В; открыто/закрыто; встр. переключ.; ускоренный режим - 3 | LF24-3 | 24 В; 3-точечное управление |
| TMC24A-SR | 24 В; плавного регулирования 2…10 В; ускоренный режим - 3 | LF24-S | 24 В; открыто/закрыто; встроенный переключатель |
| LF24-SR | 24 В; плавного регулирования 2…10 В | ||
| LF24-SR-S | 24 В; плавного регулирования 2…10В; встроенный переключ. | ||
| LF24-MFT | 24 В; плавного регулирования, MFT-технология | ||
| LM… | 5 Нм | NF… | 10 Нм |
| LM230A | 220 В; открыто/закрыто; 3-точечное управление | NF230A | 220 В; открыто/закрыто |
| LM230A-S | 220 В; открыто/закрыто; встроенный переключатель | NF230A-S2 | 220 В; открыто/закрыто; два встроенных переключателя |
| LMC230A | 220 В; открыто/закрыто; ускоренный режим - 35с | NF24A | 24 В; открыто/закрыто |
| LM24A | 24 В; открыто/закрыто; 3-точечное управление | NF24A-3 | 24 В; 3-точечное управление |
| LM24A-S | 24 В; открыто/закрыто; встроенный переключатель | NF24A-S2 | 24 В; открыто/закрыто; два встроенных переключателя |
| LMC24A | 24 В; открыто/закрыто; ускоренный режим - 35с | NF24A-SR | 24 В; плавного регулирования 2…10 В |
| LM24A-SR | 24 В; плавного регулирования 2…10 В | NF24A-SR-S2 | 24 В; плавного регулирования; два встроенных переключателя |
| LMC24A-SR | 24 В; плавного регулирования 2…10 В; ускоренный режим - 3 | NF24A-MF | 24 В; плавного регулирования, MFT-технология |
| LM230ASR | 220 В; плавного регулирования 2…10 В | ||
| LM24A-MF | 24 В; плавного регулирования 2…10 В; MFT-технология | ||
| NM... | 10 Нм | SF… | 20 Нм |
| NM230A | 220 В; открыто/закрыто; 3-точечное управление | SF230A | 220 В; открыто/закрыто |
| NM230A-S | 220 В; открыто/закрыто.; встроенный переключатель | SF230A-S2 | 220 В; открыто/закрыто; два встроенных переключателя |
| NM24A | 24 В; открыто/закрыто; 3-точечное управление | SF24A | 24 В; открыто/закрыто |
| NM24A-S | 24 В; открыто/закрыто; встроенный переключатель | SF24A-3 | 24 В; 3-точечное управление |
| NM24A-SR | 24 В; плавного регулирования 2…10 В | SF24A-S2 | 24 В; открыто/закрыто; два встроенных переключателя |
| NM230ASR | 220 В; плавного регулирования 2…10 В | SF24A-SR | 24 В; плавного регулирования 2…10 В |
| NM24A-MF | 24 В; плавного регулирования 2…10 В; MFT-технология | SF24A-SR-S2 | 24 В; плавного регулирования; два встроенных переключателя |
| SF24A-MF | 24 В; плавного регулирования, MFT-технология | ||
| SM… | 20 Нм | EF… | 30 Нм |
| SM230A | 220 В; открыто/закрыто; 3-точечное управление | EF230A | 220 В; открыто/закрыто |
| SM230A-S | 220 В; открыто/закрыто; встроенный переключатель | EF230A-S2 | 220 В; открыто/закрыто; два встроенных переключателя |
| SM24A | 24 В; открыто/закрыто; 3-точечное управление | EF24A | 24 В; открыто/закрыто |
| SM24A-S | 24 В; открыто/закрыто; встроенный переключатель | EF24A-S2 | 24 В; открыто/закрыто; два встроенных переключателя |
| SM24A-SR | 24 В; плавного регулирования 2…10 В | EF24A-SR | 24 В; плавного регулирования 2…10 В |
| SM230ASR | 220 В; плавного регулирования 2…10 В | EF24A-SR-S2 | 24 В; плавного регулирования; два встроенных переключателя |
| AM24-SR-S | 24 В; плавного регулир.; два встроенных переключателя | EF24A-MF | 24 В; плавного регулирования, MFT-технология |
| SM24A-MF | 24 В; плавного регулирования 2…10 В; MFT-технология | ||
| GM… | 40 Нм | ||
| GM230A | 220 В; открыто/закрыто | ||
| GM24A | 24 В; открыто/закрыто | ||
| GM24A-SR | 24 В; плавного регулирования 2…10 В | ||
| GM24A-MF | 24 В; плавного регулирования 2…10 В; MFT-технология | ||
