Клапаны воздушные КВУ утепленные

Назначение воздушных клапанов КВУ-С

Воздушные утеплённые клапаны КВУ-С применяются на приточных участках вентиляционных систем и предназначены для надёжного перекрытия или регулировки потока воздуха. Они предотвращают поступление холодного воздуха и образование наледи при эксплуатации в условиях пониженных температур. Клапаны выпускаются по ТУ 4863-014-11865045-2000.

Конструкция клапанов

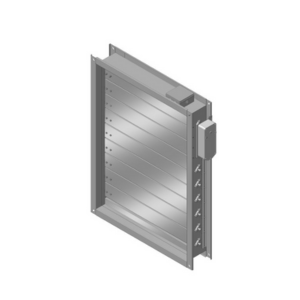

Клапаны КВУ-С представляют собой корпус прямоугольной формы из оцинкованной стали. Внутри корпуса расположены поворотные утеплённые лопатки коробчатого профиля, установленные на осях с углом поворота 90°, не выходя за габариты устройства. Уплотнение между лопатками и корпусом выполнено с использованием замкового и пружинного уплотнителей, что минимизирует потери воздуха.

Привод клапана может быть ручным либо электрическим. Электропривод через систему рычагов и тяг обеспечивает синхронное движение всех лопаток от полностью открытого до полностью закрытого положения.

Технические особенности

Главной отличительной чертой клапанов КВУ-С является наличие встроенного обогрева по периметру корпуса. Для защиты от обмерзания используется саморегулирующийся греющий кабель мощностью 40 Вт/м, работающий от сети 220 В. Это решение предотвращает замерзание подвижных частей и обеспечивает устойчивую работу клапана при температуре до –60 °C.

Режимы работы

• Режим «открыто-закрыто» — стандартное положение клапана для управления воздушным потоком
• Режим плавной регулировки — реализуется при использовании соответствующего типа электропривода

Клапаны предназначены для установки в приточных вентиляционных и климатических системах с перепадом давления до 1800 Па. Допустимая запылённость — не более 0,1 г/м³. Рабочая среда не должна содержать липких, волокнистых и абразивных включений.

Монтаж и установка

Клапаны КВУ-С допускают установку в любом пространственном положении, что делает их универсальными для монтажа в вентиляционные системы различной конфигурации.

Варианты исполнения

• О — стандартное исполнение из оцинкованной стали
• К — исполнение с повышенной коррозионной стойкостью из нержавеющей стали
• М — морозостойкое исполнение с утеплённым электроприводом
• КМ — коррозионностойкое морозостойкое исполнение с утеплённым электроприводом

Клапаны могут поставляться как с ручным управлением, так и в комплектации с электроприводом.

Условия эксплуатации

Клапаны КВУ-С предназначены для эксплуатации в регионах с умеренно холодным климатом (исполнение УХЛ), категория размещения — 3, согласно ГОСТ 15150.

Габаритные и присоединительные размеры

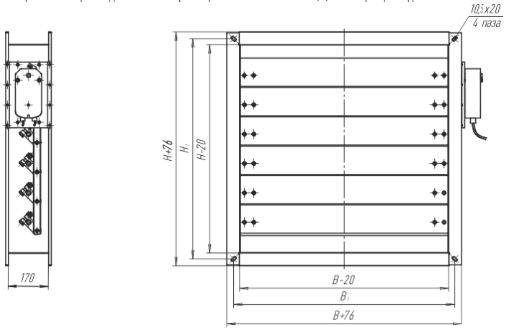

КВУ-С-О (К) с электроприводом

Определение присоединительных размеров:

• Н1=Н+20;  В1=В+20  для клапана с большей стороной < 600 мм
• Н1=Н+30;  В1=В+30  для клапана с большей стороной ≥ 600 мм

Коэффициент живого сечение клапана – 0,7

Минимальные размеры клапана НхВ - 200х200мм. Клапаны могут изготавливаться с длиной стороны Н, не превышающей 2400 мм и длиной стороны В, не превышающей 1700 мм.

Возможно кассетное исполнение с использованием 2-х клапанов, объединенных общим установочным корпусом.

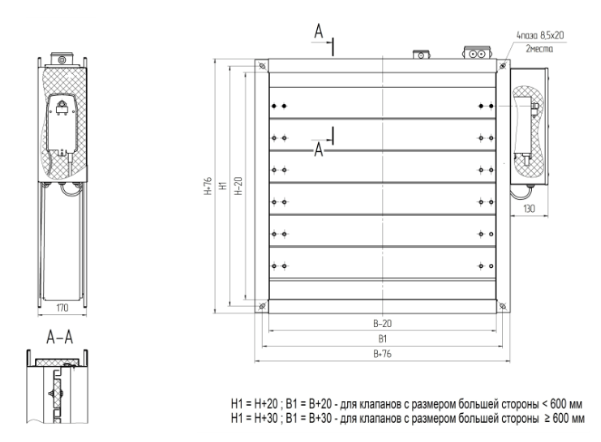

КВУ-С-М (КМ) с электроприводом

Типоразмеры

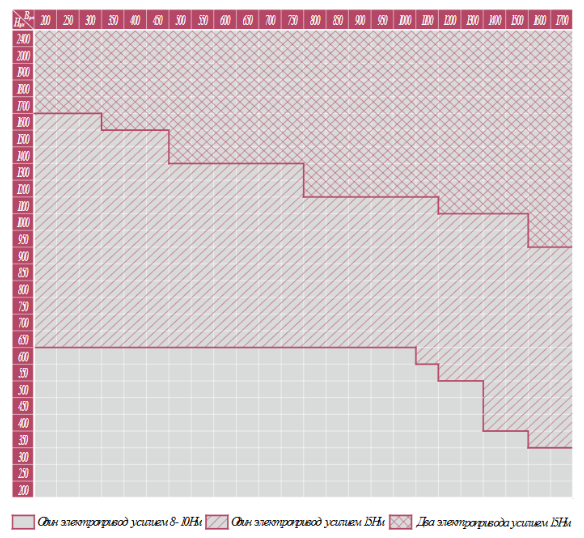

Типоразмеры, количество приводов и требуемый крутящий момент приводов клапанов  КВУ-С, с электромеханическим приводом

Масса клапанов

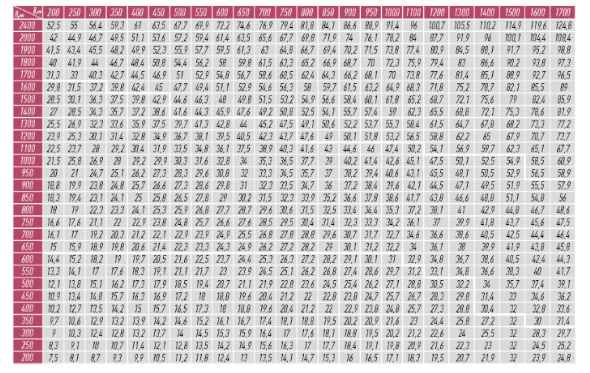

Масса клапанов КВУ-С-О (К), кг

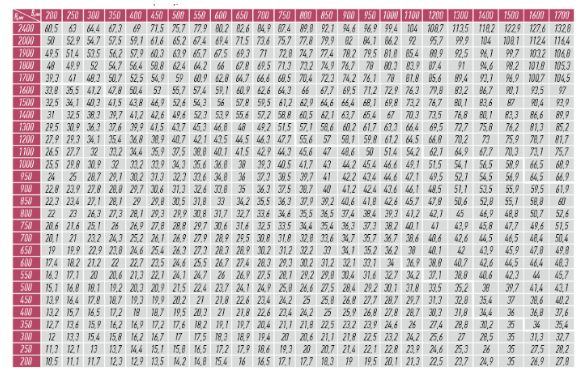

Масса клапанов КВУ-С-М (КМ), кг

Схемы подключения

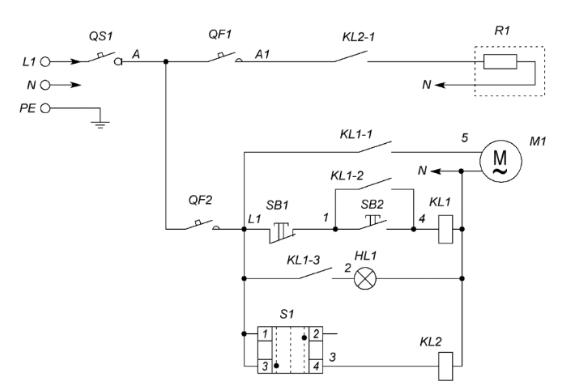

Схемы подключения клапанов КВУ-С

Позиция	Наименование	Количество
QS1	Выключатель нагрузки IS, 1P (номинал зависит от мощности греющего кабеля)	1
QF1	Выключатель автоматический PL4, 1P (номинал зависит от мощности греющего кабеля)	1
QF2	Выключатель автоматический PL6-С2/1, 1Р, С2	1
SB1	Кнопка красная "СТОП" NP2 – ВА42	1
SB2	Кнопка зеленая "ПУСК" NP2 – ВА31	1
HL1	Индикатор матрица зеленая ND16, 220 В, АC	2
S1	Переключатель 2 - х позиционный NP2 - ВD25 (Зима-Лето)	1
	Контактная группа NP2-ВЕ102	1
KL1	Реле Finder 55.33.8.230	1
	Розетка для реле Finder 94.04	1
KL2	Реле Finder 40.52.8.230	1
	Розетка для реле Finder 95.05	1
R1	Греющий кабель	1
M1	Электропривод КВУ-С	1

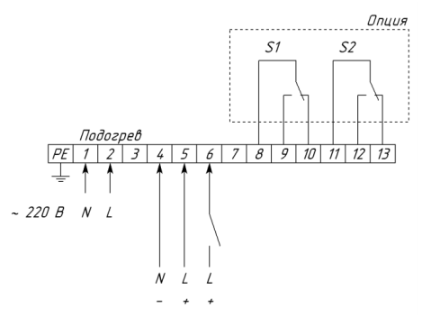

Схемы подключения клапанов КВУ-С с различными типами приводов

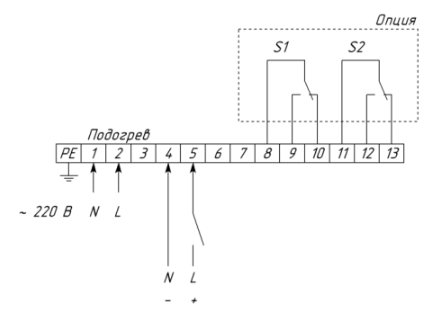

2П привод с возвратной пружиной

2П привод

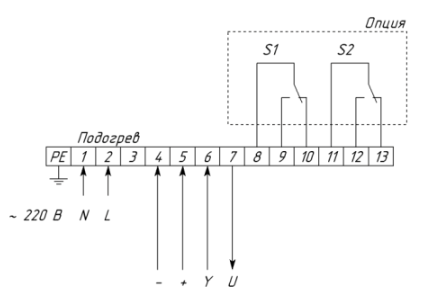

Привод с плавным регулированием (0-10 В), с возвратной пружиной и без возвратной пружины

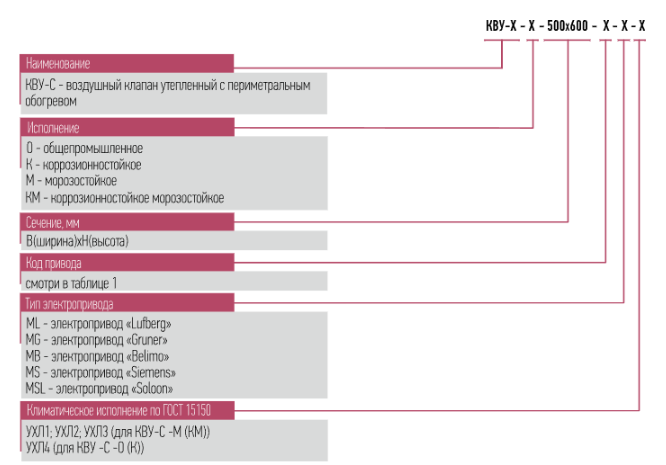

Условное обозначение

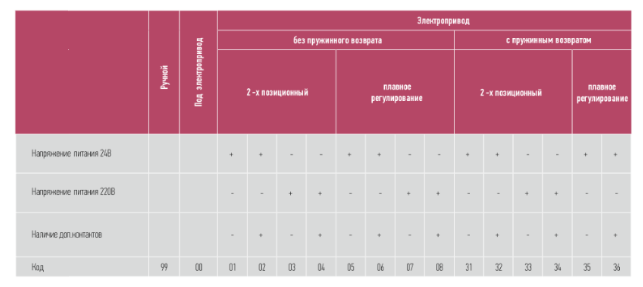

Виды и коды электроприводов

Примеры обозначения клапанов при заказе

КВУ-С-К-400х400-33-MSL-УХЛ3 – Клапан воздушный утепленный с периметральным обогревом, коррозионностойкого исполнения, сечением 400х400мм с электромеханическим приводом Soloon с возвратной пружиной, с напряжением питания 220В, без дополнительных контактов, для районов с умеренным и холодным климатом 3-й категории размещения.
