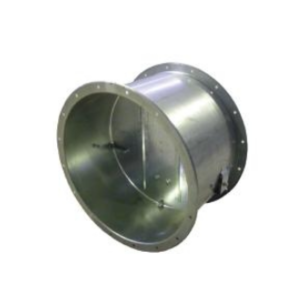

Обратные клапаны типа ОК
Обратные клапаны серии ОК используются в системах приточной (ОКПк) и вытяжной (ОКВк) вентиляции для предотвращения утечек тёплого воздуха при остановке вентилятора. Их применение помогает повысить энергоэффективность вентиляционного оборудования и исключить эффект обратной тяги.
Принцип работы и монтаж
Клапаны монтируются на вертикальные участки воздуховодов и функционируют за счёт гравитационного действия. Во время работы вентилятора воздушный поток открывает лопатку. После отключения вентилятора лопатка под действием собственного веса возвращается в закрытое положение, блокируя обратный поток воздуха.
Конструктивные особенности
Клапан представляет собой цилиндрический корпус, внутри которого размещена лопатка, установленная на осях с эксцентриситетом. Лопатка свободно вращается в опорных втулках и уравновешивается противовесом. Такая компоновка обеспечивает стабильную работу и минимальное сопротивление потоку воздуха.
Типы исполнения
- О — стандартное промышленное исполнение с корпусом из оцинкованной стали
- К — антикоррозионное исполнение с элементами из нержавеющей стали
- В — взрывозащищённое исполнение на основе оцинкованной стали
- ВК — взрывозащищённое и коррозионностойкое исполнение с нержавеющим корпусом
Взрывозащищённые модели изготавливаются с применением пар трения латунь–сталь для обеспечения безопасной работы. Клапаны в исполнениях О и К производятся согласно ТУ 28.25.30-042-11865045-2023, а исполнения В и ВК — по ТУ 4863-115-11865045-2014.
Примеры маркировки при заказе
- ОКВк-О-315-У2 — круглый вытяжной клапан, общепромышленное исполнение, диаметр 315 мм, климатическое исполнение У2
- ОКПк-О-250-У3 — круглый приточный клапан, общепромышленное исполнение, диаметр 250 мм, климатическое исполнение У3
- ОКВк-В-630-У2 — круглый вытяжной клапан, взрывозащищённое исполнение, диаметр 630 мм, климатическое исполнение У2
- ОКПк-ВК-800-У4 — круглый приточный клапан, взрывозащищённое и коррозионностойкое исполнение, диаметр 800 мм, климатическое исполнение У4
Условия применения
Обратные клапаны ОК предназначены для использования внутри помещений с контролируемыми параметрами микроклимата. Климатическое исполнение — У3 или У4 в соответствии с ГОСТ 15150. Допустимая рабочая среда — воздух, не содержащий агрессивных или абразивных примесей.

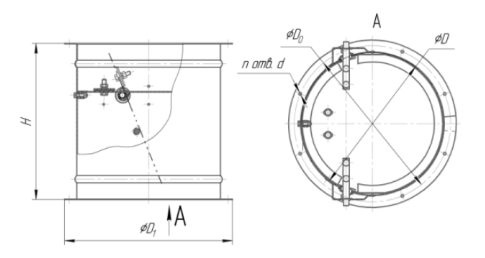

Габаритные размеры клапанов ОКВк
| Обозна- чение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКВк-250 | 250 | 280 | 320 | 190 | 6,5х12 | 8 | 3,3 |
| ОКВк-315 | 315 | 348 | 385 | 4,7 | |||
| ОКВк-400 | 400 | 435 | 475 | 7,2 | |||
| ОКВк-450 | 450 | 480 | 520 | 9 | 16 | 7,5 | |
| ОКВк-500 | 500 | 535 | 575 | 10,1 | |||
| ОКВк-560 | 560 | 590 | 630 | 12,5 | |||
| ОКВк-630 | 630 | 665 | 705 | 240 | 16,7 | ||
| ОКВк-710 | 710 | 745 | 780 | 10,5х20 | 24 | 17,2 | |
| ОКВк-800 | 800 | 840 | 880 | 18,1 | |||
| ОКВк-1000 | 1000 | 1035 | 1075 | 20,3 | |||
| ОКВк-1120 | 1120 | 1155 | 1200 | 23,2 | |||
| ОКВк-1250 | 1250 | 1290 | 1340 | 26,3 | |||

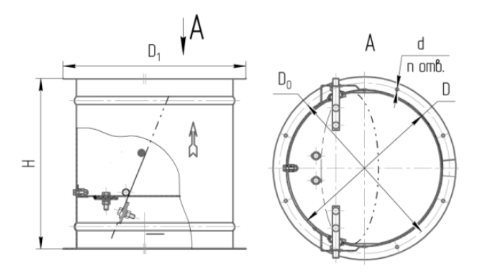

Габаритные размеры клапанов ОКПк
| Обозна- чение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКПкв-400 | 400 | 435 | 470 | 190 | 6,5х12 | 8 | 7,4 |
| ОКПкв-500 | 500 | 535 | 570 | 9 | 16 | 10,5 | |
| ОКПкв-560 | 560 | 590 | 630 | 12,8 | |||
| ОКПкв-630 | 630 | 665 | 700 | 240 | 17,2 | ||
| ОКПкв-710 | 710 | 745 | 780 | 10,5х20 | 17,8 | ||
| ОКПкв-800 | 800 | 840 | 870 | 18,7 | |||
| ОКПкв-900 | 900 | 940 | 970 | 24 | 19,8 | ||
| ОКПкв-1000 | 1000 | 1035 | 1070 | 20,6 | |||
| ОКПкв-1120 | 1120 | 1155 | 1190 | 24,1 | |||
| ОКПкв-1250 | 1250 | 1290 | 1320 | 27,2 | |||

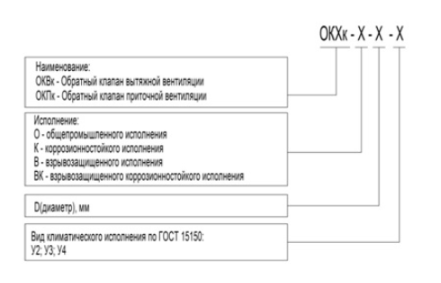

Условное обозначение
