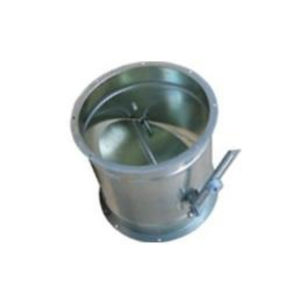

Обратный клапан подпора ОКПк
Обратные клапаны типа ОКПк применяются в системах приточной вентиляции и служат для предотвращения утечки тёплого воздуха при остановке вентилятора. Эти устройства обеспечивают сохранение тепла в помещении и препятствуют обратному потоку воздуха.
Исполнение и нормативная документация
Клапаны ОКПк в стандартном общепромышленном исполнении производятся в соответствии с техническими условиями ТУ 4863-042-11865045-2008.
Для объектов с повышенными требованиями безопасности выпускаются модели ОКПкв во взрывозащищённом исполнении по ТУ 4863-115-11865045-2014.
Конструкция и принцип работы
Основой конструкции клапана является корпус цилиндрической формы, внутри которого расположена лопатка, установленная на оси с эксцентриситетом. Лопатка свободно вращается в подшипниковых втулках и уравновешена с помощью противовеса.
Клапаны устанавливаются на вертикальные участки воздуховодов. Механизм работы основан на действии силы тяжести: при включении вентилятора воздушный поток открывает лопатку, а при его остановке она возвращается в закрытое положение под действием собственного веса.
Условия эксплуатации
Клапаны ОКПк предназначены для использования в помещениях с контролируемыми микроклиматическими параметрами. Выпускаются в климатических исполнениях У3 и У4 согласно ГОСТ 15150.

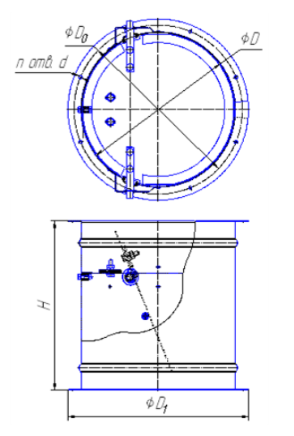

Габаритные размеры ОКПк
| Обозначение | Размеры, мм | n | Масса, кг | ||||
| D | D0 | D1 | Н | d | |||
| ОКПк-400 | 400 | 435 | 470 | 190 | 6,5х12 | 8 | 7,4 |
| ОКПк-500 | 500 | 535 | 570 | 190 | 9 | 16 | 10,5 |
| ОКПк-560 | 560 | 590 | 630 | 190 | 12,8 | ||
| ОКПк-630 | 630 | 665 | 700 | 240 | 17,2 | ||
| ОКПк-710 | 710 | 745 | 780 | 240 | 10,5х20 | 17,8 | |
| ОКПк-800 | 800 | 840 | 870 | 240 | 18,7 | ||
| ОКПк-900 | 900 | 940 | 970 | 240 | 24 | 19,8 | |
| ОКПк-1000 | 1000 | 1035 | 1070 | 240 | 20,6 | ||
| ОКПк-1120 | 1120 | 1155 | 1190 | 240 | 24,1 | ||
| ОКПк-1250 | 1250 | 1290 | 1320 | 240 | 27,2 | ||
Условное обозначение
Пример обозначения при заказе
- ОКПк-400 – Обратный клапан подпора диаметром 400 мм.
