Клапан лепестковый КЛ для осевых вентиляторов
Клапан лепестковый для осевых вентиляторов, серия 1.494-33
Клапаны лепестковые КЛ серии 1.494-33, предназначенные для установки на нагнетательной стороне осевых вентиляторов, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.
Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.
Необходимый минимальный динамический напор для открытия клапана 30-40±0,5 Па ((3-4±0,5) кГс/м2).
Конструкция лепесткового клапана представляет собой корпус, во втулках которого на осях закреплены лопатки.
Варианты изготовления
- Общепромышленного исполнения из оцинкованной стали, О
- Коррозионностойкого исполнения из нержавеющей стали, К
- Взрывозащищенного исполнения из оцинкованной стали, В
- Взрывозащищенного коррозионностойкого исполнения из нержавеющей стали, ВК
Клапаны лепестковые типа КЛ изготавливаются по:
- ТУ 28.25.30-042-11865045-2023 (исполнения О, К)
- ТУ 4863-115-11865045-2014 (исполнения В, ВК)
Условия эксплуатации клапана лепесткового
Клапан предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150.

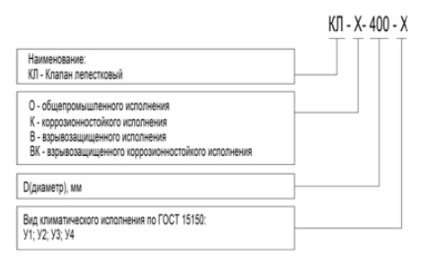

Условное обозначение
Примеры обозначения при заказе клапана КЛ
- КЛ-О-400-У3 - клапан обратный лепестковый общепромышленного исполнения, диаметром 400 мм, для районов с умеренным климатом 3-й категории размещения
- КЛ-В-500-У2 - клапан обратный лепестковый взрывозащищенного исполнения, диаметром 500 мм, для районов с умеренным климатом 2-й категории размещения
- КЛ-К-630-У4 - клапан обратный лепестковый коррозионностойкого исполнения, диаметром 630 мм, для районов с умеренным климатом 4-й категории размещения
- КЛ-ВК-800-У4 - клапан обратный лепестковый взрывозащищенного коррозионностойкого исполнения, диаметром 800 мм, для районов с умеренным климатом 4-й категории размещения
| Размеры |
серия 1.494-33 |
Цена руб./шт. |
| Тип | ||
| 400х400 | КЛ.00.000 (к вентилятору № 4) | по запросу |
| 500х500 | КЛ.00.000-01 (к вентилятору № 5) | по запросу |
| 630х630 | КЛ.00.000-02 (к вентилятору № 6,3) | по запросу |
| 800х800 | КЛ.00.000-03 (к вентилятору № 8) | по запросу |
| 1000х1000 | КЛ.00.000-04 (к вентилятору № 10) | по запросу |
| 1250х1250 | КЛ.00.000-05 (к вентилятору № 12,5) | по запросу |

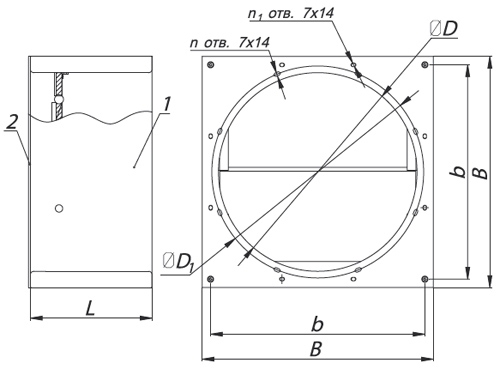

Габаритные и присоединительные размеры
1 - клапан 2 - съемная переходная диафрагма
| Обозначение | № вентилятора | Размеры, мм | Количество, шт | Масса, кг | |||||
| b | B | L | D | D1 | n | n1 | |||
| КЛ.00.000-00 | 4 | 403 | 469 | 247 | 403 | 430 | 12 | 8 | 13,4 |
| КЛ.00.000-01 | 5 | 503 | 563 | 287 | 503 | 530 | 16 | 16 | 17,5 |
| КЛ.00.000-02 | 6,3 | 633 | 699 | 357 | 633 | 660 | 20 | 16 | 24,1 |
| КЛ.00.000-03 | 8 | 805 | 971 | 332 | 805 | 830 | 20 | 16 | 33,5 |
| КЛ.00.000-04 | 10 | 1008 | 1076 | 392 | 1006 | 1035 | 28 | 16 | 43,4 |
| КЛ.00.000-05 | 12,5 | 1260 | 1328 | 497 | 1258 | 1285 | 28 | 24 | 61,7 |
