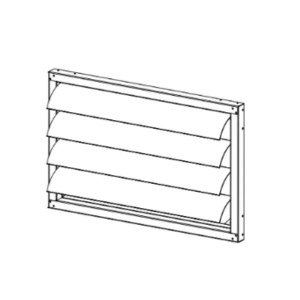

Клапан обратный наружный вентиляционный КЛОН
Наружный обратный клапан для вентиляции КЛОН используется для автоматического перекрытия сечения воздушного канала при выключенном вентиляторе.
Данный тип обратного клапана монтируется вертикально снаружи системах со скоростью потока воздуха не более 12 м/с.
Конструкция клапана КЛОН
Клапан состоит из:
- корпуса;
- установленных в корпусе на осях пластиковых лопаток;
- створки изогнутой формы створок создают дополнительную направленную силу для уменьшения аэродинамическое сопротивление.
Условие эксплуатации клапанов КЛОН
- Вид климатического исполнения клапанов - У1 согласно ГОСТ 15150.
- Допустимая температура перемещаемого воздуха от - 40°С до +60°С.

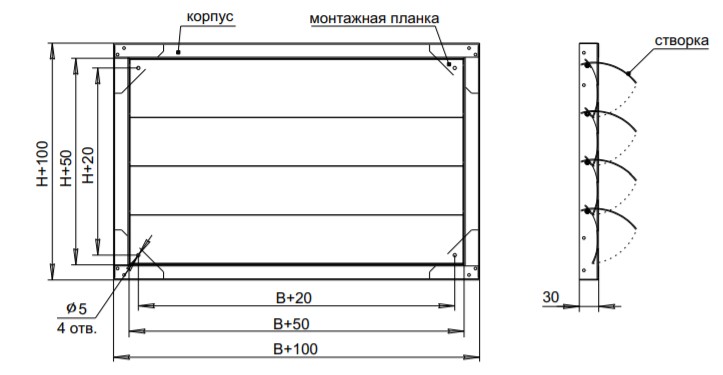

Габаритные и присоединительные размеры и устройство клапанов КЛОН
| Модель | Размеры, мм | Масса, кг | |
| B | H | ||
| КЛОН-30-15 | 300 | 150 | 0,8 |
| КЛОН-40-20 | 400 | 200 | 1,3 |
| КЛОН-50-25 | 500 | 250 | 2,2 |
| КЛОН-50-30 | 500 | 300 | 2,7 |
| КЛОН-60-30 | 600 | 300 | 3,2 |
| КЛОН-60-35 | 600 | 350 | 3,5 |
| КЛОН-70-40 | 700 | 400 | 4,2 |
| КЛОН-80-50 | 800 | 500 | 5,0 |
| КЛОН-90-50 | 900 | 500 | 5,8 |
| КЛОН-100-50 | 1000 | 500 | 6,8 |

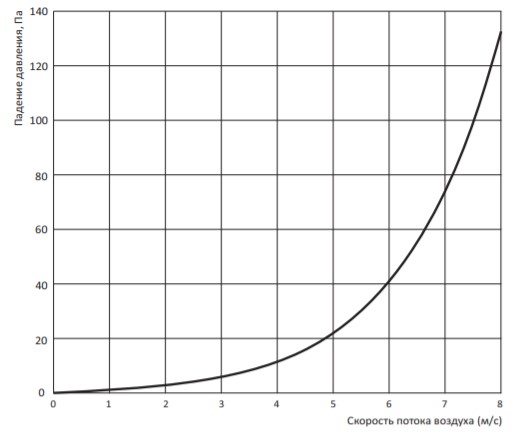

Диаграмма падения давления для клапанов КЛОН

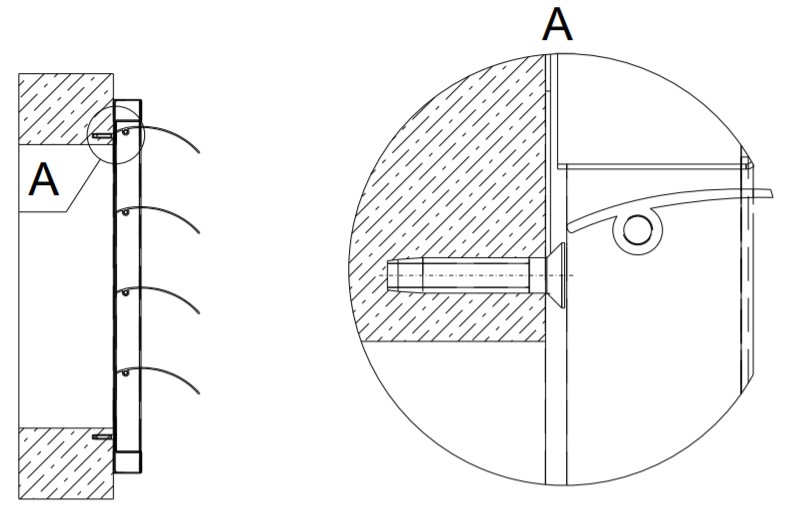

Монтаж и присоединение клапанов КЛОН
Клапаны КЛОН монтируются на строительные конструкции в месте выхода вентиляционного канала с помощью винтового соединения.
