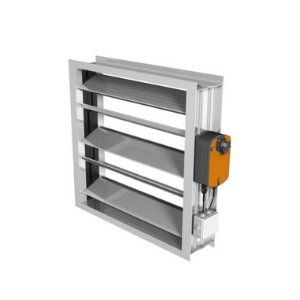

Клапан воздушный алюминиевый КВА

Воздушные клапаны КВА изготовлены из алюминия и используются для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.

Кроме этого, клапаны КВА обеспечивают герметизацию внутреннего объема вентиляционных сетей с рабочим давлением не превышает 1000 Па.

Характеристики клапанов КВА

• Материал изготовления основных элементов - алюминиевый профиль;
• Лёгкий материал значительно снижает массу изделия при достаточно больших рабочих сечениях клапана.
• Повышают коэффициент герметичности в местах сопряжения лопаток за счёт профильных резиновых уплотнений;
• Резиновые уплотнения исключают перетекания воздушной струи;
• Высокая вариативность в выборе исполнительных механизмов клапана дает возможность широкого выбора в плавности и точности регулирования расхода воздуха;
• Привод: ручной или электрический (весь спектр приводов BELIMO).

Во избежание возможных сбоев в работе клапан с электроприводом должен быть:

• защищён от прямого воздействия высокочастотных полей, взрывоопасных и агрессивных паров и газов;
• агрессивность паров по отношению к стали и алюминиевым сплавам выше агрессивности воздуха с температурой до 70°С.

Устройство клапана воздушного КВА

• Корпус;
• Поворотные лопатки;
• Профильные резиновые морозоустойчивые уплотнения (в соответствующих им пазах деталей корпуса и лопаток);
• Опорные подшипники;
• Шестерни;
• Привод;
• Самонарезающиеся винты для сбора корпуса;
• В пазухах профиля корпуса размещаются нейлоновые шестерни, осуществляющие кинематическую связь между лопатками
• Пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей лопаток.

Втулки устанавливаются в прямоугольных пластмассовых пластинах, имеющих ограничители поворота лопаток, служащих одновременно торцевыми уплотнителями последних.

Приводная ось клапана имеет квадратное сечение размером 12 х 12 мм и может быть расположена на любой стороне клапана, в зависимости от выбора стороны обслуживания всей конструкции в целом.

Типоразмеры клапанов воздушных КВА

Примеры обозначения для заказа

• Клапан воздушный алюминиевый КВА 600*600 шинорейка Н=30 мм с нейлоновыми шестернями, ручной привод – 1 шт;
• Клапан воздушный алюминиевый КВА 500*600 шинорейка Р=30 мм с нейлоновыми шестернями, ручной привод – 1 шт.
