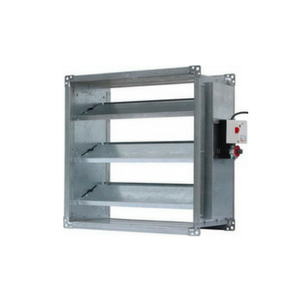

Клапан воздушный КП-AL-Э утеплённый

Клапаны воздушные КП-AL-Э с электроприводом с возвратной пружиной утеплённые применяются для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования в режимах плавного регулирования и «открыто/закрыто» без предъявления требований по утечкам в закрытом состоянии.

Клапаны могут применяться в качестве дросселирующего устройства. Клапаны воздушные предназначены для работы при давлении до 1800 Па без деформации при длине створок до 1м.

Конструкция клапанов воздушных КП-AL-Э

• алюминиевый корпус;
• алюминиевые поворотные лопатки;
• уплотнения;
• шестерни;
• привод.

Корпус и поворотные лопатки изготовлены из анодированного алюминиевого профиля, уплотнение из профильной резины, шестерни и опорные втулки изготовлены из пластика.

Уплотнение лопаток в стыке предусмотрено профилированной резиной заделанной в лопатку. Торцевое уплотнение лопаток с корпусом выполнено в виде лабиринтного упора. В связи с тем, что лопатки пустотелые и их примыкание между собой и корпусом плотное и выполнено из неметаллических материалов, то клапан можно отнести к незамерзающим.

Исполнительный механизм – электропривод откр/закр 220В с возвратной пружиной.

Условие эксплуатации КП-AL-Э

Вентиляторы могут эксплуатироваться в условиях умеренного (У1) климата 1-й категории размещения по ГОСТ 15150-69.

• температура окружающей среды – от минус 40 до + 40°С;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

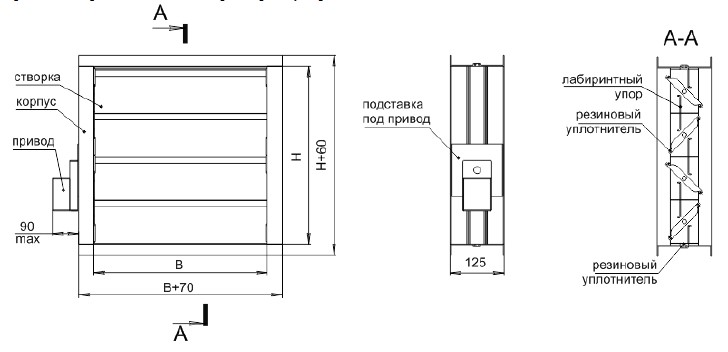

Габаритные и присоединительные размеры и устройство

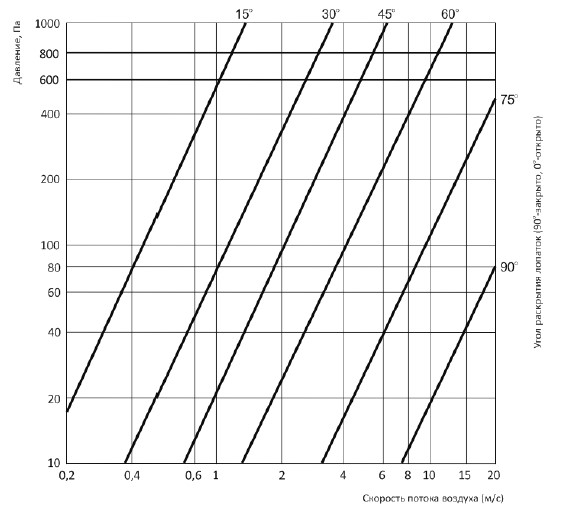

Диаграмма падения давлений
