Нажимные люки Евроформат

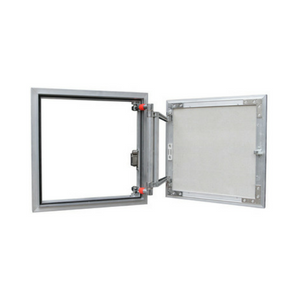

Нажимные ЛЮКИ-НЕВИДИМКИ® «ЕвроФОРМАТ-Р» серия «АТР» – люки малого и среднего размеров.
Люки «ЕвроФОРМАТ-Р АТР» были разработаны и внедрены в производство в конце 2012 года.
Это четвертое поколение ревизионных ЛЮКОВ-НЕВИДИМОК®, созданных конструкторами Компании «Практика» (Москва).
Люки под плитку "ЕвроФормат-Р" серия АТР
Модель люка |
Размер люка (ШхВхГ), мм |
Размер дверцы (ШхВ), мм |
Нагрузка на дверцу, кг |
Вес, кг |
---|---|---|---|---|
АТР 20-30 |
200x300x41 |
150×250 |
6 |
2.9 |
АТР 20-40 |
200x400x41 |
150×350 |
9 |
3.4 |
АТР 25-40 |
250х400х41 |
200х350 |
10 |
3,5 |
АТР 20-50 |
200x500x41 |
150×450 |
12 |
3.8 |
АТР 20-60 |
200x600x41 |
150×550 |
15 |
4.2 |
АТР 30-30 |
300x300x41 |
250×250 |
5 |
3.5 |
АТР 30-40 |
300x400x41 |
250×350 |
8 |
4.1 |
АТР 30-50 |
300x500x41 |
250×450 |
11 |
4.8 |
АТР 30-60 |
300x600x41 |
250×550 |
14 |
5.5 |
АТР 30-70 |
300x700x41 |
250×650 |
18 |
6.2 |
АТР 30-80 |
300x800x41 |
250×750 |
21 |
6.9 |
АТР 30-90 |
300x900x41 |
250×850 |
23 |
7.6 |
АТР 40-30 |
400х300х41 |
350х250 |
5 |
4.1 |
АТР 40-40 |
400x400x41 |
350×350 |
7 |
4.9 |
АТР 40-50 |
400x500x41 |
350×450 |
10 |
5.7 |
АТР 40-60 |
400x600x41 |
350×550 |
13 |
6.5 |
АТР 40-70 |
400x700x41 |
350×650 |
16 |
7.3 |
АТР 40-80 |
400x800x41 |
350×750 |
19 |
8.1 |
АТР 40-90 |
400x900x41 |
350×850 |
22 |
8.9 |
АТР 40-100 |
400x1000x41 |
350×950 |
22 |
8.9 |

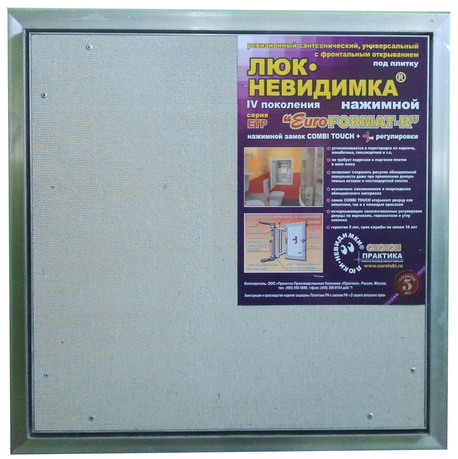

На смену люкам ЕТ серии в 2013 г. пришли люки четвертого поколения: "ЕвроФормат-Р" ЕТР-серии. Это самая удачная конструкция совместившая в себе нажимной механизм(магнитно-нажимной замок CombiTOUCH) открытия дверцы, алюминиевый профиль и пространственную петлю. Люки Евроформат ЕТР серии получили новую регулировку во всех плоскостях, за счет резинового уплотнителя они практически не пропускают влагу и посторонние шумы. Смело можно сказать что люки невидимки «ЕвроФОРМАТ-Р» серии ЕТР являются лидером на рынке люков под плитку и заметно выделяются среди других подобных конструкций.
Люки под плитку "ЕвроФормат-Р" серия ЕТР
Модель люка |
Размер люка (ШхВхГ), мм |
Размер дверцы (ШхВ), мм |
Нагрузка на дверцу, кг |
Вес, кг |
---|---|---|---|---|
ETР 50-40 |
500x400x60 |
440×340 |
13 |
6.3 |
ETР 50-50 |
500x500x60 |
440×440 |
15 |
7.1 |
ETР 50-60 |
500x600x60 |
440×540 |
18 |
7.8 |
ETР 50-70 |
500x700x60 |
440×640 |
21 |
8.6 |
ETР 50-80 |
500x800x60 |
440×740 |
23 |
9.3 |
ETР 50-90 |
500x900x60 |
440×840 |
28 |
10.1 |
ETР 50-100 |
500x1000x60 |
440×940 |
33 |
10.8 |
ETР 50-120 |
500x1200x60 |
440×1140 |
38 |
12.3 |
ETР 60-40 |
600x400x60 |
540×340 |
11 |
6.9 |
ETР 60-50 |
600x500x60 |
540×440 |
13 |
7.7 |
ETР 60-60 |
600x600x60 |
540×540 |
16 |
8.5 |
ETР 60-70 |
600x700x60 |
540×640 |
18 |
9.3 |
ETР 60-80 |
600x800x60 |
540×740 |
21 |
10.1 |
ETР 60-90 |
600x900x60 |
540×840 |
23 |
10.9 |
ETР 60-100 |
600x1000x60 |
540×940 |
28 |
11.7 |
ETР 60-120 |
600x1200x60 |
540×1140 |
38 |
13.3 |

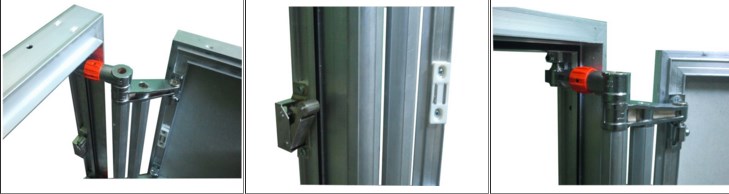

Конструктивные особенности:
-
Специальный объемный алюминиевый профиль
-
Влаго-, пыле- и шумоизоляционный резиновый уплотнитель
-
Литая пространственная двухзвенная петля на подшипниках скольжения
-
Система регулировки дверцы по вертикали, горизонтали и углу наклона дверцы
-
Магнитно-нажимной замок CombiTOUCH
Комплектация: Инструкция по монтажу, Паспорт, вакуумная присока – крючок для открывания люка, комплект ключей для регулировки положения дверцы.
