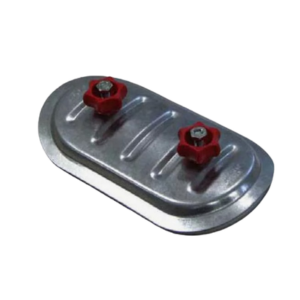

Лючок МАТ-БАРАШЕК из нержавеющей стали 08х18Н10Т по ГОСТ 5632-2014

Лючок МАТ-БАРАШЕК — это герметичный технологический узел, предназначенный для оперативного доступа к внутренним частям ёмкостей, резервуаров, трубопроводов и другого промышленного оборудования.

Он широко применяется в таких отраслях, как пищевая, химическая, фармацевтическая, нефтехимическая промышленность и других сферах, где необходимы высокая герметичность, прочность и устойчивость к коррозии.

Изготовление лючка осуществляется из нержавеющей стали 08Х18Н10Т в соответствии с ГОСТ 5632-2014. Данный сплав отличается отличной устойчивостью к агрессивным средам, резким перепадам температур и механическим нагрузкам, что делает изделие надёжным решением для сложных условий эксплуатации.

Конструкция и исполнение

• Форма: стандартное исполнение — круглая; возможно изготовление овальных и прямоугольных моделей по запросу;
• Механизм запирания: барашковая ручка с резьбовым креплением обеспечивает удобное и быстрое открытие/закрытие;
• Уплотнение: надёжный уплотнительный элемент обеспечивает полную герметичность;
• Установка: монтаж возможен на вертикальных и горизонтальных поверхностях;
• Отделка: поверхность может быть матовой или полированной — на выбор заказчика.

Преимущества лючка МАТ-БАРАШЕК

• наличие уплотнителя позволяет использовать лючок, в том числе, для прочистки воздуховодов круглого сечения (например, 300×200 мм);
• высокая устойчивость к коррозии;
• простота установки и технического обслуживания;
• прочная и долговечная конструкция;
• герметичное соединение исключает утечки;
• соответствует санитарным требованиям, что особенно важно при применении в пищевых производствах;
• возможность изготовления по индивидуальным чертежам.

МАТ-БАРАШЕК вентиляционные люки для круглых воздуховодов

Размер лючка	Диаметр воздуховода, мм	Макс-Аэро
180х80	71	прои-ва РБ
	80
	90
	100
	112
	125
	140
	160
200х100	140/150	про-ва РБ
	160/180
	200/224
	250/280
	315/355
300х200	280	про-ва РБ
	315
	400
	450
	500
400х300	400	про-ва РБ
	450
	500
	560
	630
	710
	800
	900
500х400	560	про-ва РБ
	630
	710
	800
	900
	1000
	1120
	1250
	1400
	1600

Инструкция по монтажу люков вентиляционных

Придерживайтесь минимальных установочных размеров отверстия:

• А = мин. 15 мм.
• Б = мин. 35 мм.
• В = высота отверстия + 50 мм.

Наклейте трафарет на воздуховод в том месте, где он будет установлен.

Вырежьте отверстие, двигаясь по краям трафарета.

Установка инспекционного люка: выверните барашки до упора и вставьте внутреннюю часть люка в воздуховод под углом. Выровняйте дверь и аккуратно установите ее по центру отверстия, после чего затяните барашки.

Техническая информация люков вентиляционных МАТ-БАРАШЕК

Правильно смонтированные лючки выдерживают положительное или отрицательное давление до ≈ 5000 Па.
