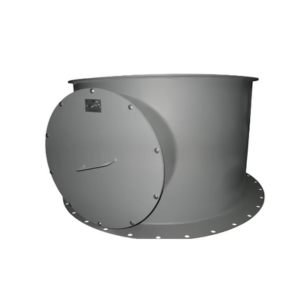

Люк-вставка ЛВ-10

Люки-вставки ЛВ-10 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей, непосредственно перед герметическими вентиляционными клапанами типа ГК ИА, такими как гермоклапаны ГК ИА 01009-1000.

Эти люки предназначены для осмотра и очистки внутренней части этих клапанов от засоров.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-10 состоит из следующих ключевых деталей:

• Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-1000 от возможных засорений;
• Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
• Ответный фланец 6, комплектуется   вместе с люком-вставкой ЛВ-10, для закрепления на воздуховоде.

Люки-вставки ЛВ-10 устанавливаются на приточных и вытяжных воздуховодах  толщиной не более 2 мм.

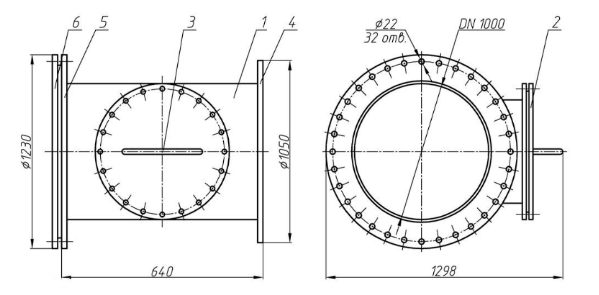

1. Корпус-тройник
2. Крышка
3. Ручка
4. Фланец
5. Фланец
6. Ответный фланец

Технические характеристики ЛВ-10

Комплектность ЛВ-10

• люк-вставка ЛВ-10;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение ЛВ-10

• Л – люк
• В – вставка
• 10 – номинальный диаметр 1000 мм.
