Люк-вставка ЛВ-3

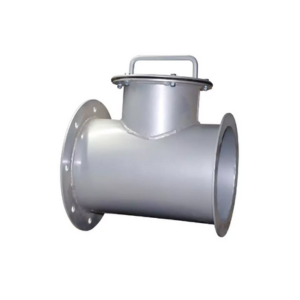

Люки-вставки ЛВ-3 предназначены для монтажа на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей непосредственно рядом с герметическими вентиляционными клапанами (тип ГК ИА) – гермоклапанами ГК ИА 01009-300 или ГК ИА 01010-300.
Эти люки обеспечивают доступ для осмотра и очистки внутренних частей герметических клапанов от загрязнений.
Основные комплектующие и принцип работы
Люк-вставка ЛВ-3 состоит из следующих ключевых деталей:
- Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 или ГК ИА 01010-300 от возможных засорений;
- Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
- Ответный фланец 6, комплектуется вместе с люком-вставкой ЛВ-3, для закрепления на воздуховоде.
Люки-вставки ЛВ-3 устанавливаются на приточных и вытяжных воздуховодах толщиной не более 2 мм.

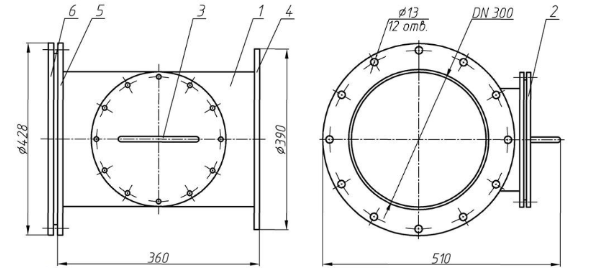

- Корпус-тройник
- Крышка
- Ручка
- Фланец
- Фланец
- Ответный фланец
Технические характеристики ЛВ-3
| Параметр | Значение |
| длина | 360 |
| ширина | 510 |
| высота | 428 |
| Номинальный диаметр, мм | 300 |
| Присоединение к трубопроводу | Фланцевое |
| Диаметр отверстий под болты, мм | 13 |
| Количество отверстий под болты, шт | 12 |
| Установочное положение | Любое, обеспечивающее свободный доступ к крышке люка-вставки |
| Масса, кг | 14,1 |
Комплектность ЛВ-3
- люк-вставка ЛВ-3;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
Обозначение ЛВ-3
- Л - люк
- В - вставка
- 3 – номинальный диаметр 300 мм.
