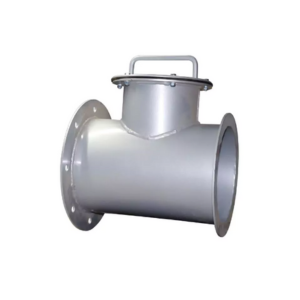

Люк-вставка ЛВ-3-6

Люки-вставки ЛВ-3-6 предназначены для монтажа на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей непосредственно рядом с герметическими вентиляционными клапанами (тип ГК ИА) – гермоклапанами ГК ИА 01009-300 или ГК ИА 01010-300.

Эти люки обеспечивают доступ для осмотра и очистки внутренних частей герметических клапанов от загрязнений.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-3-6 состоит из следующих ключевых деталей:

• Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на ощупь, провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 или ГК ИА 01010-300 от возможных засорений;
• Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
• Ответный фланец 6, комплектуется   вместе с люком-вставкой ЛВ-3-6, для закрепления на  воздуховоде.

Люки-вставки ЛВ-3-6 размещаются на воздуховодах транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах производимых из электросварных труб, а также  на воздуховодах предназначенных для транспортировки воздушной среды  высокой температуры от плюс 50°С и выше.

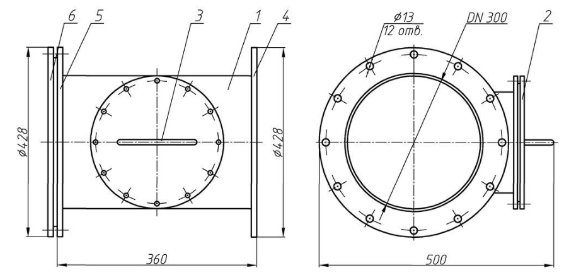

1. Корпус-тройник
2. Крышка
3. Ручка
4. Фланец
5. Фланец
6. Ответный фланец

Технические характеристики ЛВ-3-6

Комплектность ЛВ-3-6

• люк-вставка ЛВ-3-6;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение ЛВ-3-6

• Л – люк
• В – вставка
• 3 – номинальный диаметр 300 мм
• 6 – толщина корпуса 6 мм.
