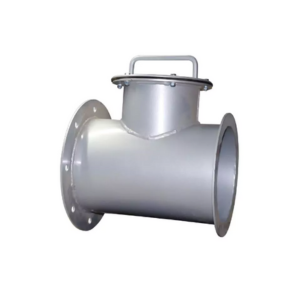

Люк-вставка ЛВ-4-8

Люки-вставки ЛВ-4-8 предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей, непосредственно перед герметическими вентиляционными клапанами (типа ГК ИА), такими как гермоклапаны ГК ИА 01009-400 или ГК ИА 01010-400.

Эти люки используются для осмотра внутренней части герметических клапанов и их очистки от засоров.

Основные комплектующие и принцип работы

Люк-вставка ЛВ-4-8 состоит из следующих ключевых деталей:

• Корпус-тройник 1 с двумя фланцами 4 и 5 по торцам и боковым люком, который позволяет визуально, а также на  ощупь провести проверку состояния и, в случае надобности, прочистить место прижатия тарели клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-400 или ГК ИА 01010-400 от возможных засорений;
• Крышка 2, плотно закрывает проем бокового люка посредством болтовых соединений через резиновую прокладку;
• Ответный фланец 6, комплектуется вместе с люком-вставкой ЛВ-4-8, для закрепления на  воздуховоде.

Люки-вставки ЛВ-4-8 размещаются на воздуховодах транспортирующих газообразные средства массового поражения и аэрозоли, на воздуховодах производимых из электросварных труб, а также  на воздуховодах предназначенных для транспортировки воздушной среды  высокой температуры от плюс 50°С и выше.

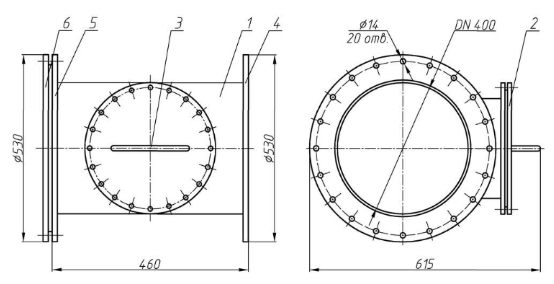

1. Корпус-тройник
2. Крышка
3. Ручка
4. Фланец
5. Фланец
6. Ответный фланец

Технические характеристики ЛВ-4-8

Комплектность ЛВ-4-8

• люк-вставка ЛВ-4-8;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение ЛВ-4-8

• Л – люк
• В – вставка
• 4 – номинальный диаметр 400 мм
• 8 – толщина корпуса 8 мм.
