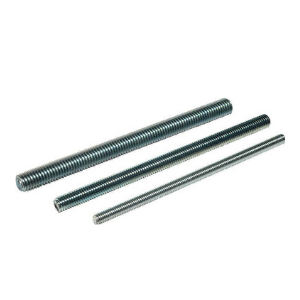

Шпильки резьбовые с ввинчиваемым концом
Шпильки (штанги) резьбовые необходимы для крепления и соединения узлов и деталей в строительстве, машиностроении и в других отраслях совместно с шайбами и гайками соответствующего размера и диаметра.
Характеристики шпилек
- Шпильки имеют стандартный шаг метрической резьбы;
- По желанию Заказчика наше предприятие изготавливает шпильки резьбовые любого размера в любом количестве;
- Изделие имеет ввинчиваемый коней длиной 1d;
- Класс точности;
- Производятся согласно ГОСТ 22032-76.

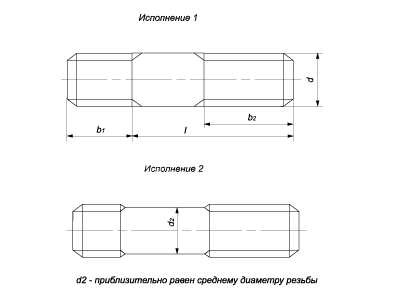

Размеры шпилек резьбовых
Технические характеристики шпилек резьбовых
| Параметры шпильки | Номинальный диаметр резьбы d, мм | ||||||||||||||||||||
|
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Шаг резьбы, P |
крупный |
0,4 |
0,45 | 0,5 | 0,7 | 0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
- | - | - | - | - | - |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
Длина ввинчиваемого резьбового конца, b1 |
3 |
3 | 3 | 4 | 5 | 6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Длина резьбовой части*, b2 |
L≤125 |
10 |
11 | 12 | 14 | 16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
90 |
- |
|
125≤L<200 |
- | - | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | |
| L>200 |
- |
- | - | - | - |
- |
- |
- |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
|
Длина шпильки, l |
миним. |
12 |
14 | 16 | 18 | 20 |
25 |
28 |
35 |
38 |
45 |
48 |
55 |
60 |
65 |
70 |
75 |
85 |
95 |
110 |
130 |
|
максим. |
80 | 160 | 160 | 160 | 160 | 160 | 200 |
200 |
220 |
220 |
220 |
220 |
240 |
240 |
240 |
260 |
260 |
300 |
300 |
300 |
|
Длина резьбовой части шпильки (b2) отличается от указанных в таблице при производстве шпильки с длиной (l) меньше указанной в настоящей таблице.
