Дефлектор мусоропровода

Вентиляционный узел обеспечивает естественную вентиляцию мусоросборной камеры и ствола мусоропровода и располагается над стволом мусоропровода.

Конструкция вентиляционного узла

• дроссель-клапан (вентиляционная заслонка) - регулирует воздушную тягу в стволе мусоропровода и устанавливается над устройством очистки мусоропровода;

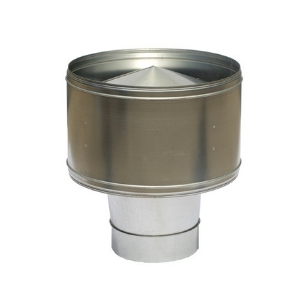

• дефлектор - улучшает естественную вентиляцию мусоропровода и предотвращает попадание атмосферных осадков внутрь ствола;

Характеристики: оцинкованная сталь 0,55 мм, диаметр: 630 мм, высота: 650 мм, установочный диаметр вентиляционного ствола: 322 мм.

• фартук монтируется в зоне прохода вентиляционного ствола мусоропровода и обеспечивает герметизацию кровли здания.

Характеристики: оцинкованная сталь 0,55 мм, диаметр: 600 мм, высота: 420 мм, установочный диаметр вентиляционного ствола: 322 мм.

• вентиляционный канал (вентиляционная труба ТРВ) - состоит из необходимого количества секций вентиляционной трубы, соединенных с помощью ниппелей.

Характеристики: оцинкованная сталь 0,55 мм, диаметр: 315 мм, высота: 2 000, 2 500, 3 000 мм.

• гильза - окрашивается серым грунтом и монтируется в проеме плиты кровли и выполняет роль жесткой фиксации вентиляционной трубы.

Характеристики: черная сталь толщиной 2 мм, размер площадки: 650х650 мм, высота: 500 мм, установочный диаметр вентиляционного ствола: 350 мм.

Вентиляция осуществляется через ствол мусоропровода. Для жесткой фиксации вентиляционной трубы в проеме плиты кровли устанавливается узел прохода (гильза).
