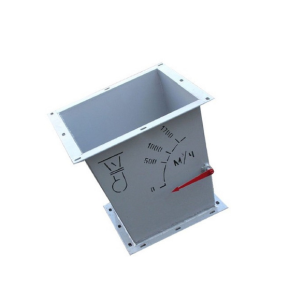

Клапан расходомер КРО-2
Клапана предназначены для определения расхода воздуха при работе вентиляторов типа ЭРВ-72 с ручным приводом и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.
Клапан-расходомер отсекатель КРО-2 монтируется на установку электроручную вентиляторную ЭРВ-72-2.
Клапан состоит из двух частей:
- Прямоугольного корпуса клапана — сварной конструкции из листовой стали, конической формы
- Заслонки, установленной на горизонтальной оси. Эта заслонка под напором воздуха, подаваемого вентилятором поворачивается вместе с осью. На оси заслонки жестко закреплена стрелка, указывающая расход воздуха по шкале нанесенный на внешней стороне клапана.
При прекращении работы вентилятора заслонка принимает горизонтальное положение, перекрывая отверстие выходного патрубка вентилятора, и отсекает вентилятор от вентиляционной сети. Знак установки клапана показывает, как нужно установить клапан по отношению к выхлопному отверстию вентилятора.
Технические характеристики КРО-2
| Индекс | Обозначение | Размеры, мм | Кол. шагов с | Кол. отв. п | £* | |||||||||
| Д | Е | Ж | И | К | Л | М | Н | П | Р | |||||
| КРО-2 | 209-00.000 | 355 | 280 | 320 | 128 | 300 | 226 | 165 | 330 | 255 | 27,5 | 2 | 8 | 69º30 |
| Характеристики | Ед.изм | КРО-2 |
| Максимальный расход воздуха | м³/ч | 1700 |
| Внутренние размеры входного патрубка, | мм | 226х226 |
| Габаритные размеры клапана, | мм | 355х355х320 |
| Масса | кг | 9,1 |
Таблица аэродинамических сопротивлений клапана КРО-2
|
Расход воздуха, м³/ч |
500 |
1000 |
1250 |
1400 |
1500 |
1630 |
1750 |
|
Сопротивление, Па ― кгс/м² |
28,44 ― 2,9 |
20,59 ― 2,1 |
15,69 ― 1,6 |
17,16 ― 1,75 |
19,12 ― 1,95 |
22,06 ― 2,25 |
24,52 ― 2,5 |
