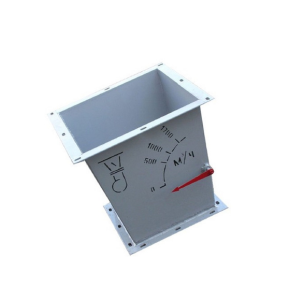

Клапан расходомер КРО-3
Клапана предназначены для определения расхода воздуха при работе вентиляторов типа ЭРВ-72 с ручным приводом и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.
Клапан-расходомер отсекатель КРО-3 монтируется на установку электроручную вентиляторную ЭРВ-72-3.
Клапан состоит из двух частей:
- Прямоугольного корпуса клапана — сварной конструкции из листовой стали, конической формы
- Заслонки, установленной на горизонтальной оси. Эта заслонка под напором воздуха, подаваемого вентилятором поворачивается вместе с осью. На оси заслонки жестко закреплена стрелка, указывающая расход воздуха по шкале нанесенный на внешней стороне клапана.
При прекращении работы вентилятора заслонка принимает горизонтальное положение, перекрывая отверстие выходного патрубка вентилятора, и отсекает вентилятор от вентиляционной сети. Знак установки клапана показывает, как нужно установить клапан по отношению к выхлопному отверстию вентилятора.
Технические характеристики КРО-3
| Индекс | Обозначение | Размеры, мм | Кол. шагов с | Кол. отв. п | £* | |||||||||
| Д | Е | Ж | И | К | Л | М | Н | П | Р | |||||
| КРО-3 | -0l | 454 | 355 | 350 | 96 | 400 | 280 | 143 | 429 | 310 | 55 | 3 | 12 | 64º30 |
| Характеристики: | Ед.изм | КРО-3 |
| Максимальный расход воздуха | м³/ч | 2700 |
| Внутренние размеры входного патрубка, | мм | 280х280 |
| Габаритные размеры клапана, | мм | 454х454х350 |
| Масса | кг | 11,6 |
Таблица аэродинамических сопротивлений клапана КРО-3
|
Расход воздуха, м³/ч |
1000 |
1500 |
1750 |
2000 |
2500 |
2700 |
|
Сопротивление, Па ― кгс/м² |
33,34 ― 3,4 |
31,38 ― 3,2 |
29,42 ― 3,0 |
28,44 ― 2,9 |
26,48 ― 2,7 |
30,40 ― 3,1 |
