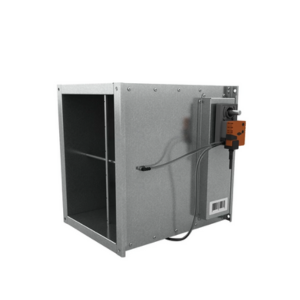

Регуляторы переменного расхода воздуха для VAV систем РЕГ-СМАРТ (прямоугольные)

Заказать
Заказать

Регуляторы переменного расхода воздуха РЕГ-СМАРТ разработаны для использования в VAV-системах (системы с переменным расходом воздуха) и применяются в составе вентиляционного оборудования при скорости воздушного потока от 2 до 12 м/с. Оборудование сохраняет полную функциональность при любой пространственной ориентации, обеспечивая точное и надежное поддержание заданных параметров в различных эксплуатационных условиях.

Основная функция регулятора РЕГ-СМАРТ заключается в автоматическом поддержании требуемого объема приточного или вытяжного воздуха в соответствии с текущими потребностями системы. Устройства находят применение в системах отопления, вентиляции и кондиционирования, а также в лабораторных комплексах, где необходим строгий контроль параметров воздушной среды.

Исполнения

Производитель предлагает два варианта исполнения регуляторов:

  • Общепромышленное (Н);
  • Коррозионностойкое (К).

Конструктивные особенности

Регуляторы выпускаются круглого сечения (канального или ниппельного типа) и прямоугольного сечения. Для изготовления используется оцинкованная сталь (исполнение Н) или нержавеющая сталь (исполнение К). По требованию заказчика возможно производство устройств со звукоизолирующим корпусом для снижения уровня шума.

Принцип работы

В основе работы регулятора лежит измерительный зонд (аналог трубки Пито-Прандтля), который измеряет динамическое давление, связанное со скоростью воздушного потока. Полученные данные передаются на измерительный преобразователь, где определяется фактический расход воздуха. Система сравнивает измеренное значение с заданным параметром и формирует управляющий сигнал для корректировки положения заслонки.

Регуляторы комплектуются интеллектуальными электроприводами производства ВЕЗА, которые обеспечивают высокоточное DDS-управление (прямое цифровое управление), не зависящее от давления в системе.

Управление и настройка

Требемый расход воздуха задается через встроенный контроллер регулятора или посредством внешнего управляющего сигнала от терморегуляторов, датчиков СО2, датчиков движения или непосредственно из пульта комплексной системы автоматизации здания (BAS) через протокол BACNET MS/TP RTU RS-485.

При использовании приводов ВЕЗА доступна тонкая настройка параметров через BMS, программу-редактор BACnet DS или компактный HMI-интерфейс. Привод LM24VAV1-V представляет собой специализированный контроллер BACnet, готовый к интеграции в сеть BACnet MS/TP.

Подключение к сети

Для подключения привода LM24VAV1-V к сети BACnet MS/TP необходимо предварительно настроить три основных параметра:

  • Идентификатор экземпляра BACnet;
  • MAC-адрес устройства;
  • Скорость передачи данных.

Привод поддерживает как автономный режим работы, так и интеграцию в сетевую среду BACnet MS/TP, что обеспечивает гибкость применения регуляторов РЕГ-СМАРТ в системах любой сложности.

Технические характеристики РЕГ-СМАРТ

РЕГ-СМАРТ обладают следующими эксплуатационными параметрами:

  • Максимальное статическое давление: 1000 Па;
  • Тип: канальный клапан;
  • Форма сечения: прямоугольная;
  • Скорость воздушного потока: до 12 м/с;
  • Пространственная ориентация: произвольная;
  • Климатическое исполнение: УХЛ3 по ГОСТ 15150-69.
