Регулятор расхода воздуха VAV TVLK

Регулятор расхода воздуха VAV TVLK предназначен для регулирования вытяжного воздуха, который содержит агрессивные компоненты, в лабораториях и производственных помещениях,  для вытяжных шкафов и других вытяжных устройств изготовлены из пластика. Подходят для загрязненного воздуха. Контур регулирования расхода воздуха с обратной связью работает от внешнего источника питания. Закрытие с помощью выключателя (приобретается отдельно).

• Корпус и заслонка регулирующего клапана покрыты огнестойким полипропиленом;
• Компактная конструкция длинной всего 400 мм;
• Высокая точность регулирования даже при установке в неблагоприятных условиях течения воздушного потока;
• Комбинация с высокоскоростными приводами (системы управления воздушными потоками);
• Измерение расхода воздуха с обтекателем или соплом;
• Съемные трубки датчика способствуют легкой очистке;
• Герметичность закрытия заслонки по EN 1751, класс 4;
• Герметичность корпуса по стандарту EN 1751, класс C.

Дополнительное оборудование регулятора VAV TVLK

• С фланцами с двух сторон;
• Дополнительный пластиковый шумоглушитель Серии CAK для снижение шума, генерируемого воздушным потоком.

Детали и характеристики регулятора VAV TVLK

• Встроенный съемный датчик дифференциального давления с измерительными отверстиями 3 мм (высоко устойчивый к загрязению);
• Металлические части не контактируют с воздушным потоком;
• Заводские настройки или программирование и аэродинамическое тестирование;
• В дальнейшем диапазон расхода воздуха можно измерить и отрегулировать на объекте; может потребоваться дополнительное оборудование и программное обеспечение;
• Собранное устройство с механическими узлами и автоматикой, полностью готовое к вводу в эксплуатацию;
• Датчик среднего дифференциального давления для измерения расхода воздуха; может быть отсоединен для очистки;
• Заслонка клапана;
• Собранный блок регулирования с электропроводкой и измерительными трубками;
• Тестирование аэродинамических показателей на специальном испытательном стенде для каждого устройства;
• Устройство имеет этикетку с данными о результатах тестирования.

Варианты регулятора VAV TVLK

• TVLK: Регулятор расхода VAV;

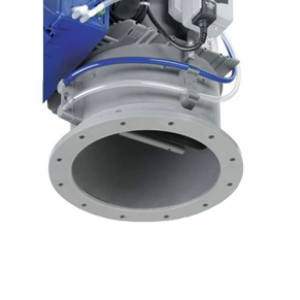

• TVLK-FL: регулятор расхода VAV с фланцами на обеих сторонах.

Принадлежности регулятора VAV TVLK

• Контроллер серии Universal: контроллер специального назначения с преобразователем перепада давления и сервоприводом;
• LABCONTROL: Компоненты управления для систем регулирования воздушного потока.

Исполнение

• Круглый корпус;
• Короткий корпус: 392 мм без фланца, 400 мм с фланцем;
• Патрубок для присоединения к воздуховодам стандарта DIN 8077;
• Оба патрубка имеют одинаковый диаметр (250 мм);
• Положение заслонки клапана визуально контролируется по выступу штока.

Материалы и покрытие поверхностей регулятора VAV TVLK

• Корпус и заслонка регулирующего клапана покрыты огнестойким полипропиленом (PP) воспламеняемость соответствует UL 94, V-0;
• Датчик дифференциального давления (с обтекателем или соплом) и подшипники скольжения изготовлены из полипропилена (PP);
• Уплотнение​ заслонки​ клапана​ выполнено​ из​ термопластичных эластомеров (TPE).

Конструкция регулятора VAV TVLK
