Регулятор расхода воздуха VAV TVRK

Заказать
Заказать

Регулятор расхода воздуха VAV TVRK применяются для регулирования расхода воздуха в вытяжных системах переменного потока воздуха,  который содержит агрессивные компоненты. Контур регулирования расхода воздуха с обратной связью работает от внешнего источника питания. Подходят для загрязненного воздуха. Закрытие с помощью выключателя (приобретается отдельно).

  • Корпус и заслонка регулирующего клапана покрыты огнестойким полипропиленом;
  • Съемный датчик дифференциального давления способствует легкой очистке;
  • Для регулирования расхода воздуха и давления как в помещении, так и в воздуховоде;
  • Электронные контроллеры (Universal и LABCONTROL) для различных вариантов применения;
  • Допустимая ​скорость воздуха​ до​ 13 м/с;
  • Герметичность закрытия заслонки по EN 1751, класс 3;
  • Герметичность корпуса по EN 1751, класс B.

Дополнительное оборудование регулятора VAV TVRK

  • С фланцами с двух сторон;
  • Ответные фланцы с двух сторон;
  • Дополнительный пластиковый шумоглушитель Серии CAK для снижение шума, генерируемого воздушным потоком.

Детали и характеристики регулятора VAV TVRK

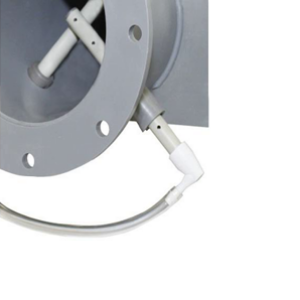

  • Встроенный съемный датчик дифференциального давления с измерительными отверстиями 3 мм (высоко устойчивый к загрязению);
  • Заводские настройки или программирование и аэродинамическое тестирование;
  • В дальнейшем диапазон расхода воздуха можно измерить и отрегулировать на объекте; может потребоваться дополнительное оборудование;
  • Собранное устройство с механическими узлами и автоматикой, полностью готовое к вводу в эксплуатацию;
  • Датчик среднего дифференциального давления для измерения расхода воздуха; может быть отсоединен для очистки;
  • Заслонка клапана;
  • Собранный блок регулирования с электропроводкой и измерительными трубками;
  • Тестирование аэродинамических показателей на специальном испытательном стенде для каждого устройства;
  • Установленные значения приводятся на этикетке или в таблице расхода воздуха прикрепленной на каждом изделии;
  • Высокая точность регулирования даже при установке после поворота воздуховода (R=1D).

Варианты регулятора VAV TVRK

  • TVRK: Регулятор расхода VAV;
  • TVRK-FL: Регулятор расхода VAV с фланцами на обеих сторонах.

Принадлежности регулятора VAV TVRK

  • Контроллер серии Universal: контроллер специального назначения с преобразователем перепада давления и сервоприводом;
  • LABCONTROL: Компоненты управления для систем регулирования воздушного потока;
  • Ответные фланцы с двух сторон;
  • Дополнительный пластиковый шумоглушитель Серии CAK для помещений с повышенными требованиями к звукоизоляции.

Исполнение

  • Круглый корпус;
  • Патрубок для присоединения к воздуховодам стандарта DIN 8077;
  • Оба патрубка имеют одинаковый диаметр;
  • Положение заслонки клапана визуально контролируется по выступу штока.

Материалы и покрытие поверхностей регулятора VAV TVRK

  • Корпус и заслонка регулирующего клапана изготовлены из огнестойкого полипропилена (PPs);
  • Датчик дифференциального давления и подшипники скольжения изготовлены из полипропилена (PP);
  • Герметизирующее уплотнение заслонок из хлоропреновой резины (CR).

Конструкция регулятора VAV TVRK
