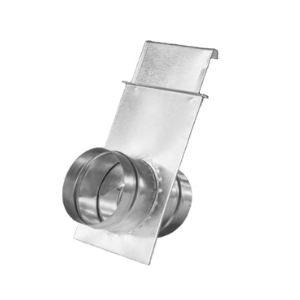

Шиберы вентиляционные ШК круглые неутеплённые
Шиберы оцинкованные неутеплённые круглого сечения применяются:
- для отсечки ветки воздуховодов от общей системы;
- для усиления или уменьшения потока воздуха;
- для полного его прекращения;
- для защиты вентилятора при его пуске (устанавливается на выходе).
Основные характеристики шиберов
- Пусковое исполнение изготавливается в размер с выходным сечением вентилятора;
- Материал изготовления - оцинкованная сталь;
- Толщина листа - 1 мм;
- Устанавливаются в вентиляционных системах для улучшения их работы;
- Регулируют воздушные потоки;
- Работают исключительно в режиме откр./закр;
- При неполном открытии и большом размере будут создавать дополнительный шум.
Возможна поставка шиберов вентиляционных с электроприводом Belimo.
Исполнения шиберов
- прямой - применяется в системах пневмотранспорта и аспирации;
- косой - применяется в системах пневмотранспорта и аспирации.
Габаритно-присоединительные размеры шиберов
Размеры прямых шиберов ШК 01
Размеры косых шиберов ШК 02
| Присоединительный размер, мм | Толщина стали, мм | Размер изделия L, мм |
| 100х100 | 0,5 | 160 |
| 150х150 | 0,5 | 160 |
| 200х200 | 0,5 | 160 |
| 250х250 | 0,5 | 160 |
| 300х300 | 0,5 | 160 |
| 350х350 | 0,5 | 160 |
| 400х400 | 0,5 | 160 |
| 450х450 | 0,5 | 160 |
| 500х500 | 0,5 | 160 |
| 550х550 | 0,7 | 160 |
| 600х600 | 0,7 | 160 |
| 700х700 | 0,7 | 160 |
| 800х800 | 0,7 | 160 |
| 900х900 | 1,0 | 160 |
| 1000х1000 | 1,0 | 160 |
Особенности монтажа шиберов ШК
Рекомендуется:
- Располагать только горизонтально;
- Обязательно проводить герметизацию фланцевых соединений;
- Фланцевые крепежи должны быть способными выдержать температурный режим вентиляционной системы.
