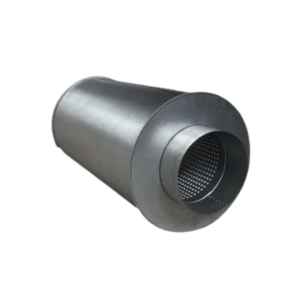

Глушитель шума ГШК
Глушитель шума ГШК предназначен для эффективного снижения уровня шума в системах вентиляции, отопления и промышленного оборудования. Он значительно уменьшает звуковые колебания, возникающие от воздушных потоков и работы механизмов, что способствует повышению комфорта и безопасности на объекте.
Преимущества глушителя ГШК
- Высокая эффективность подавления шума благодаря продуманной конструкции и современным звукопоглощающим материалам
- Сопротивляемость коррозии и неблагоприятным климатическим условиям
- Лёгкость монтажа и интеграции в существующие системы вентиляции и отопления
- Минимальное сопротивление воздушному потоку с сохранением производительности
- Длительный срок службы и надёжность при эксплуатации в различных условиях
Область применения
Глушители ГШК широко используются в жилых, коммерческих и промышленных зданиях. Особенно востребованы в производственных цехах, офисах, медицинских учреждениях и других помещениях, где требуется контроль шума для обеспечения комфортной и безопасной атмосферы.
Конструкция и технические характеристики
Глушитель ГШК выполнен из прочных материалов и оснащён внутренним слоем звукопоглощающего наполнителя. Такая конструкция обеспечивает эффективное снижение шума при сохранении оптимального воздушного потока и долговечности изделия.

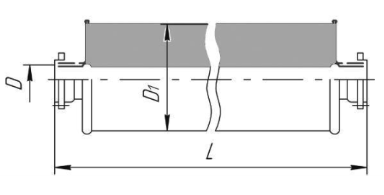

Габаритные и присоединительные размеры глушителя шума ГШК
| Обозначение глушителей | Площадь свободного сечения, м2 | Размеры, мм | Масса, кг | ||
| D | D1 | L | |||
| ГШК- 125 -980 | 0,0123 | 125 | 315 | 980 | 9,7 |
| ГШК- 200 -980 | 0,0314 | 200 | 400 | 12,9 | |
| ГШК- 250 -980 | 0,0491 | 250 | 450 | 16,0 | |
| ГШК- 315 -980 | 0,0779 | 315 | 560 | 22,1 | |
| ГШК- 400 -980 | 0,1260 | 400 | 710 | 31,3 | |
| ГШК- 500 -980 | 0,1960 | 500 | 800 | 37,2 | |
| ГШК- 125 -480 | 0,0123 | 125 | 315 | 480 | 5,7 |
| ГШК- 200 -480 | 0,0314 | 200 | 400 | 7,7 | |
| ГШК- 250 -480 | 0,0491 | 250 | 450 | 9,6 | |
| ГШК- 315 -480 | 0,0779 | 315 | 560 | 13,2 | |
| ГШК- 400 -480 | 0,1260 | 400 | 710 | 19,5 | |
| ГШК- 500 -480 | 0,1960 | 500 | 800 | 23,1 | |
Акустические характеристики шумоглушителей ГШК
| Обозначение глушителей | Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц | ||||||||
| 31 Гц | 62 Гц | 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | 8000 Гц | |
| ГШК – 125 - 980 | 1,5 | 3,7 | 8,0 | 14,0 | 20,2 | 38,0 | 37,0 | 34,0 | 19,0 |
| ГШК – 200 - 980 | 3,0 | 5,0 | 8,8 | 16,0 | 28,0 | 25,0 | 23,0 | 17,0 | 10,0 |
| ГШК – 250 - 980 | 2,0 | 4,0 | 6,4 | 8,6 | 18,0 | 20,0 | 18,0 | 12,0 | 8,8 |
| ГШК – 315 - 980 | 2,1 | 3,5 | 7,0 | 7,7 | 16,6 | 14,3 | 12,7 | 7,0 | 7,0 |
| ГШК – 400 - 980 | 2,7 | 4,4 | 7,9 | 13,7 | 55,5 | 11,4 | 8,5 | 5,5 | 5,5 |
| ГШК – 500 - 980 | 2,5 | 4,0 | 7,7 | 13,0 | 10,8 | 10,0 | 7,2 | 4,4 | 4,4 |
| ГШК – 125 - 480 | 0,6 | 1,5 | 3,4 | 6,51 | 8,8 | 16,5 | 17,3 | 13,0 | 11,0 |
| ГШК – 200 - 480 | 1,3 | 2,2 | 3,8 | 6,9 | 12,2 | 11,1 | 10,4 | 8,0 | 5,0 |
| ГШК – 250 - 480 | 0,9 | 1,7 | 2,8 | 3,7 | 7,8 | 8,9 | 7,8 | 4,5 | 3,8 |
| ГШК – 315 - 480 | 0,9 | 1,5 | 3,0 | 3,3 | 7,3 | 5,5 | 5,2 | 2,6 | 2,6 |
| ГШК – 400 - 480 | 1,2 | 1,9 | 3,4 | 5,9 | 5,5 | 5,2 | 4,0 | 2,5 | 2,5 |
| ГШК – 500 - 480 | 1,1 | 1,7 | 3,4 | 5,6 | 5,1 | 4,7 | 3,4 | 1,9 | 1,9 |

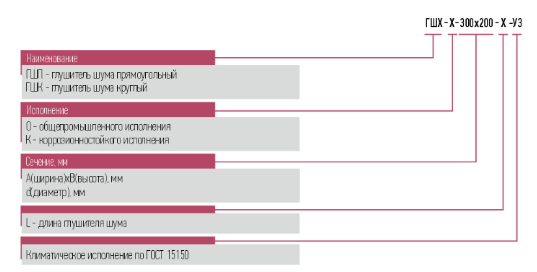

Условное обозначение
Пример обозначения при заказе
- ГШК-О-250-980-У3 -глушитель шума круглый, общепромышленного исполнения, диаметром 250 мм, длиной 980 мм, для районов с умеренным климатом, 3-й категории размещения.
