Глушитель шума ГШП

Заказать
Заказать

Глушитель шума ГШП применяется для снижения уровня звуковых нагрузок в системах вентиляции, кондиционирования воздуха и различных промышленных установках. Он снижает шум, возникающий от воздушного потока, работы оборудования и вентиляционных устройств, способствуя созданию комфортной акустической среды.

Особенности и преимущества

  • Эффективное звукопоглощение благодаря продуманной конструкции и специальным материалам
  • Устойчивость к агрессивным средам и повышенным температурам
  • Компактные размеры и простота интеграции в действующие вентиляционные сети
  • Низкое сопротивление воздушному потоку без снижения эффективности системы
  • Надёжность и длительный срок службы

Сфера применения

Глушители типа ГШП находят широкое применение в вентиляционных и климатических системах жилых, административных, коммерческих и производственных объектов. Особенно актуальны в помещениях с высокими требованиями к снижению шума от вентиляционного и технологического оборудования.

Конструкция и характеристики

Глушитель ГШП изготавливается из прочных материалов, обладающих устойчивостью к коррозии и механическим повреждениям. Конструкция представляет собой корпус с размещёнными внутри звукопоглощающими элементами, которые эффективно подавляют шум при минимальном сопротивлении воздушному потоку.

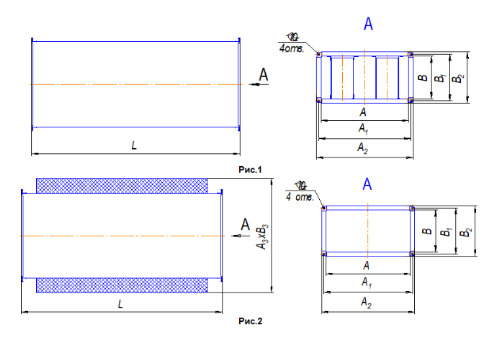

Габаритные размеры ГШП

Обозначение глушителей А, мм А1, мм А2, мм А3, мм В, мм В1, мм В2, мм В3, мм L, мм Масса, кг Площадь живого сечения F, м2 Рис.
ГШП 200х100 200 220 240 400 100 120 140 300 500 11,2 0,02 2
ГШП 300х200 300 320 340 500 200 220 240 400 15,6 0,06 2
ГШП 400х200 400 420 440   200 220 240   23,6 0,04 1
ГШП 400х300 400 420 440   300 320 340   20,4 0,06 1
ГШП 400х400 400 420 440   400 420 440   28,2 0,08 1
ГШП 200х100 200 220 240 400 100 120 140 300 1000 18,8 0,02 2
ГШП 300х200 300 320 340 500 200 220 240 400 26,2 0,06 2
ГШП 350х350 350 370 390 545 350 370 390 545 24,9 0,12 2
ГШП 400х200 400 420 440   200 220 240   23,6 0,04 1
ГШП 400х300 400 420 440   300 320 340   33,7 0,06 1
ГШП 400х400 400 420 440   400 420 440   28,2 0,08 1
ГШП 450х450 450 470 490   450 470 490   35,8 0,11 1
ГШП 500х250 500 520 540   250 270 290   27,2 0,06 1
ГШП 500х300 500 520 540   300 320 340   29,4 0,08 1
ГШП 500х500 500 520 540   500 520 540   38,6 0,15 1
ГШП 550х550 550 580 610   550 580 610   47,4 0,19 1
ГШП 600х300 600 630 660   300 330 360   35,7 0,09 1
ГШП 600х350 600 630 660   350 380 410   38,1 0,1 1
ГШП 600х600 600 630 660   600 630 660   51,2 0,24 1
ГШП 700х400 700 730 760   400 430 460   42,3 0,14 1
ГШП 700х700 700 730 760   700 730 760   57,9 0,35 1
ГШП 800х500 800 830 860   500 530 560   68,2 0,2 1
ГШП 800х1000 800 830 860   1000 1030 1060   105,3 0,4 1
ГШП 800х1500 800 830 860   1500 1530 1560   149,1 0,6 1
ГШП 800х2000 800 830 860   2000 2030 2060   185,2 0,8 1
ГШП 800х800 800 830 860   800 830 860   64,7 0,48 1
ГШП 900х900 900 930 960   900 930 960   71,5 0,63 1
ГШП 1000х500 1000 1030 1060   500 530 560   53,2 0,25 1
ГШП 1000х1000 1000 1030 1060   1000 1030 1060   78,7 0,8 1
ГШП 1200х500 1200 1230 1260   500 530 560   95,8 0,3 1
ГШП 1200х1000 1200 1230 1260   1000 1030 1060   145,2 0,6 1
ГШП 1200х1500 1200 1230 1260   1500 1530 1560   204,1 0,9 1
ГШП 1200х2000 1200 1230 1260   2000 2030 2060   252,1 1,2 1
ГШП 1600х500 1600 1630 1660   500 530 560   123,4 0,4 1
ГШП 1600х1000 1600 1630 1660   1000 1030 1060   185,1 0,1 1
ГШП 1600х1500 1600 1630 1660   1500 1530 1560   259,2 1,2 1
ГШП 1600х2000 1600 1630 1660   2000 2030 2060   318,9 1,6 1
ГШП 2000х1000 2000 2030 2060   1000 1030 1060   225,1 1,0 1
ГШП 800х500 800 830 860   500 530 560   1500 98,9 0,2 1
ГШП 800х1000 800 830 860   1000 1030 1060   151,5 0,4 1
ГШП 800х1500 800 830 860   1500 1530 1560   216 0,6 1
ГШП 800х2000 800 830 860   2000 2030 2060   268,2 0,8 1
ГШП 1200х500 1200 1230 1260   500 530 560   140,1 0,3 1
ГШП 1200х1000 1200 1230 1260   1000 1030 1060   211,5 0,6 1
ГШП 1200х1500 1200 1230 1260   1500 1530 1560   298 0,9 1
ГШП 1200х2000 1200 1230 1260   2000 2030 2060   368,8 1,2 1
ГШП 1600х500 1600 1630 1660   500 530 560   181,3 0,4 1
ГШП 1600х1000 1600 1630 1660   1000 1030 1060   271 0,8 1
ГШП 1600х1500 1600 1630 1660   1500 1530 1560   381 1,2 1
ГШП 1600х2000 1600 1630 1660   2000 2030 2060   469,3 1,6 1
ГШП 2000х1000 2000 2030 2060   1000 1030 1060   330 1,0 1

Акустические характеристики шумоглушителей ГШП

Обозначение глушителей L, мм Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц
31 Гц 62 Гц 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
ГШП 200х100 500 0,8 1,5 3 5,8 12 17,5 20 14,5 9,3
ГШП 300х200 0,8 1,7 3,1 6,3 9,4 10,4 10,4 4,8 3
ГШП 400х200 0 0 4 8 14 21 15 11 9
ГШП 400х300 0,5 1,1 2,2 4,3 6,8 8,5 6,3 3,9 2,3
ГШП 400х400 0,3 1 2,4 4,2 5,3 6,9 5 2,5 2,3
ГШП 200х100 1000 2 3,5 7 13,5 27,6 40 40,9 32,2 19,9
ГШП 300х200 1,9 3,9 1,8 15,1 21 23 25,6 10,3 8,8
ГШП 350х350 0 0 7 13 17 18 13 10 8
ГШП 400х200 0 0 5 9 15 23 16 12 10
ГШП 400х300 1,2 2,6 5,2 10 15,6 17 14 9 7
ГШП 400х400 0,6 2,3 5,5 9,9 12 13 10,2 5,5 5,5
ГШП 450х450 0 0 7 13 17 18 13 10 8
ГШП 500х250 0 0 10 15 25 25 20 15 12
ГШП 500х300 0 0 8 15 20 31 17 14 11
ГШП 500х500 0 0 7 11 14 14 10 8 6
ГШП 550х550 0 2 5,6 10,2 17 21,6 18,7 14,2 10
ГШП 600х300 0 0 8 15 20 31 17 14 11
ГШП 600х350 0 0 7 13 17 18 13 10 8
ГШП 600х600 0 2 5,6 10,2 17 21,6 18,7 14,2 10
ГШП 700х400 0 0 7 11 14 14 10 8 6
ГШП 700х700 0 2 5,6 10,2 17 21,6 18,7 14,2 10
ГШП 800х500
ГШП 800х800
ГШП 800х1000
ГШП 800х1500
ГШП 800х2000
ГШП 900х900
ГШП 1000х500 0 0 6 8 10 11 8 6 3
ГШП 1000х1000 0 2 5,6 10,2 17 21,6 18,7 14,2 10
ГШП 1200х500
ГШП 1200х1000
ГШП 1200х1500
ГШП 1200х2000
ГШП 1600х500
ГШП 1600х1000
ГШП 1600х1500
ГШП 1600х2000
ГШП 2000х1000
ГШП 800х500 1500 0 3 8,4 15,3 23,5 28,4 23 16,3 10
ГШП 800х1000
ГШП 800х1500
ГШП 800х2000
ГШП 1200х500
ГШП 1200х1000
ГШП 1200х1500
ГШП 1200х2000
ГШП 1600х500
ГШП 1600х1000
ГШП 1600х1500
ГШП 1600х2000
ГШП 2000х1000

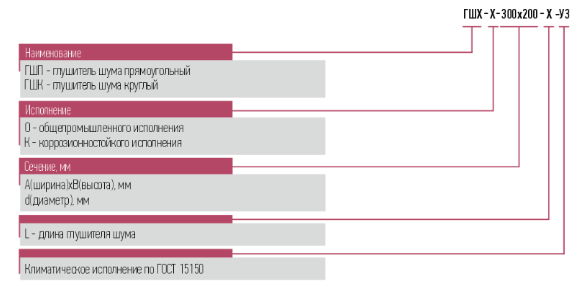

Условное обозначение

Пример обозначения при заказе

  • ГШП-О-200х300-1000-У3–глушитель шума прямоугольный, общепромышленного исполнения, сечением 300x200 мм, длиной 1000 мм, для районов с умеренным климатом 3-й категории размещения.
