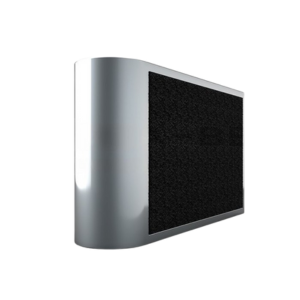

Обтекатель глушителя шума ОП
Обтекатель типа ОП является конструктивным элементом вентиляционной системы, предназначенным для улучшения аэродинамики внутри прямоугольных шумоглушителей. Его задача — снизить сопротивление воздуха и уменьшить уровень шума, возникающего при прохождении потока через шумопоглощающие элементы.
Конструкция и особенности
Изделие изготавливается из оцинкованной стали и имеет обтекаемую форму, способствующую плавному прохождению воздушного потока между пластинами шумоглушителя. Такая конфигурация снижает образование турбулентности, уменьшает звуковое давление и минимизирует потери давления. Геометрические параметры — толщина, изгиб и форма — варьируются в зависимости от конструкции и размеров конкретного шумоглушителя.
Область применения
Обтекатели ОП находят применение в вентиляционных установках административных, жилых, коммерческих и промышленных зданий. Они особенно эффективны в высокоскоростных участках систем вентиляции, где важна высокая производительность при минимальных акустических и аэродинамических потерях.
Преимущества обтекателя ОП
- Эффективное снижение шума и турбулентных потоков
- Снижение сопротивления воздуха в системе
- Прочная конструкция с длительным сроком службы
- Возможность изготовления под конкретные размеры и типы оборудования
- Устойчивость к коррозии и механическим воздействиям
Габаритные размеры ОП
| Обозначение | A | B | r* | Масса, кг |
| ОП-100x500 | 100 | 500 | 50 | 0,59 |
| ОП-100x750 | 750 | 0,88 | ||
| ОП-100x1000 | 1000 | 1,17 | ||
| ОП-200x500 | 200 | 500 | 100 | 1,08 |
| ОП-200x750 | 750 | 1,62 | ||
| ОП-200x1000 | 1000 | 2,16 | ||
| ОП-400x500 | 400 | 500 | 200 | 2,07 |
| ОП-400x750 | 750 | 3,10 | ||
| ОП-400x1000 | 1000 | 4,13 |

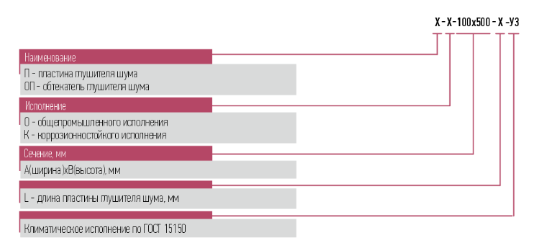

Условное обозначение
Пример обозначения при заказе
- ОП-О-100х750-У3 - обтекатель глушителя шума сечением 100х750 мм для районов с умеренным климатом 3-й категории размещения.
