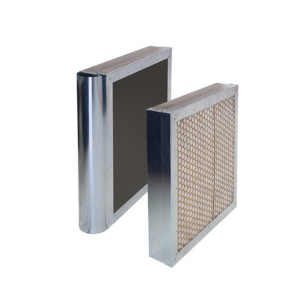

Пластина глушителя шума П
Пластина типа П используется в конструкции шумоглушителей и предназначена для снижения аэродинамического шума в системах вентиляции. Она размещается внутри прямоугольных воздуховодов и поглощает звуковые волны, распространяющиеся вместе с воздушным потоком.
Конструкция и особенности
Изделие представляет собой жёсткий каркас из оцинкованной стали, заполненный звукопоглощающим материалом, таким как плиты из базальтового волокна или стекловолокна с защитной оболочкой (например, стеклотканью). Для повышения эффективности шумопоглощения поверхность панели может быть перфорирована. Геометрические параметры — длина и толщина — подбираются с учётом габаритов вентиляционного канала и требуемого уровня звукоизоляции.
Область применения
Пластины шумоглушителей типа П применяются в канальных и камерных вентиляционных системах административных зданий, жилых комплексов, промышленных и торговых объектов. Они входят в состав прямоугольных шумоглушителей, устанавливаемых на участках воздуховодов с повышенным уровнем шума.
Преимущества пластин типа П
- Эффективное подавление шума в широком частотном диапазоне
- Стойкость к воздушному потоку и вибрационным нагрузкам
- Надёжность, долговечность и пожарная безопасность применяемых материалов
- Изготовление по индивидуальным размерам под конкретный проект
- Удобство установки и минимальные требования к обслуживанию
Габаритные размеры
| Обозначение | A | B | L | Масса, кг |
| П-100x500 | 100 | 500 | 750 | 8,1 |
| П-100x500 | 500 | 1000 | 10,4 | |
| П-100x1000 | 1000 | 1000 | 19,2 | |
| П-200x500 | 200 | 500 | 750 | 11,1 |
| П-200x500 | 500 | 1000 | 14,1 | |
| П-200x1000 | 1000 | 1000 | 25,9 | |
| П-400x500 | 400 | 500 | 750 | 17,2 |
| П-400x500 | 500 | 1000 | 21,4 | |
| П-400x1000 | 1000 | 1000 | 39,2 |

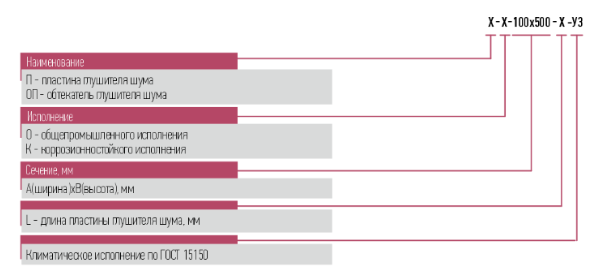

Условное обозначение
Пример обозначения при заказе
- П-О-100х500-У3 - пластина шумоглушителя, общепромышленного исполнения, сечением 100х500 мм для районов с умеренным климатом 3-й категории размещения.
