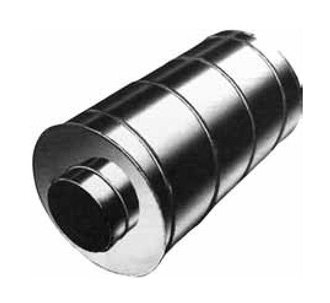

Шумоглушитель ГТК круглый
Глушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухораздающими устройствами, а также шума, возникающего в элементах вентиляционной сети и распространяющегося по воздуховодам.
- 5 основных типоразмеров шумоглушителей, классифицированных по размеру поперечного сечения воздуховода;
- Длина шумоглушителей 500 мм и 1000 мм (длина активной части шумоглушителей - 380 и 880 мм соответственно);
- Шумоглушители производятся с толщиной изоляции 100 мм;
- Изготавливаются из оцинкованной стали;
- Шумоглушители поставляются на фланцевом соединении (фланец из шины и из уголка);
- В качестве звукопоглощающего материала применяется супертонкое стеклянное волокно.
Условия эксплуатации
Предназначены для транспортировки воздуха и химически неагрессивных сред с температурой до 800 С и относительной влажностью до 60%.
Глушители шума изготавливаются для эксплуатации в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.
- Шумоглушитель: оцинкованная сталь
- Звукопоглощающий материал: вата и супертонкое волокно (СТВ); толщина слоя - 95 - 150 мм;
- Защитное покрытие: перфорированный оцинкованный стальной лист толщиной 0,7 мм (диаметр отверстий - 12 мм, шаг - 20 мм) обтянутый стеклотканью ЭЗ или толщиной 0,55 мм (диаметр отверстий - 3 мм, шаг- 5 мм) без ткани.
Таблица стандартных типоразмеров шумоглушителей
|
Марка шумоглушителя |
Площадь свободного сечения, м2 |
Сечение, мм |
Длина, мм |
Масса, кг |
|
|
внутреннее |
наружное |
||||
|
ГТК 1-1 |
0,0123 |
125 |
315 |
980
|
9,7 |
|
ГТК 1-2 |
0,0314 |
200 |
400 |
12,9 |
|
|
ГТК 1-3 |
0,0491 |
250 |
450 |
16 |
|
|
ГТК 1-4 |
0,0779 |
315 |
560 |
22,1 |
|
|
ГТК 1-5 |
0,126 |
400 |
710 |
31,3 |
|
|
ГТК 1-6 |
0,196 |
500 |
800 |
37,2 |
|
|
ГТК 2-1 |
0,0123 |
125 |
315 |
480
|
5,7 |
|
ГТК 2-2 |
0,0314 |
200 |
400 |
7,7 |
|
|
ГТК 2-3 |
0,0491 |
250 |
450 |
9,6 |
|
|
ГТК 2-4 |
0,0779 |
315 |
560 |
13,2 |
|
|
ГТК 2-5 |
0,126 |
400 |
710 |
19,5 |
|
|
ГТК 2-6 |
0,196 |
500 |
800 |
23,1 |
|
Габаритные размеры и характеристики снижения шума
|
Габаритные размеры, мм |
Обозначение аналогапо серии 5.904-17 |
Снижение шума на 1 м. длины шумоглушителя (в дБ) при среднегеометрических частотах октавных полос, Гц |
|||||||||
|
d |
D |
L |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
100 |
200 |
500 |
– |
4,3 |
11,0 |
17,5 |
26,9 |
30,0 |
41,1 |
61,3 |
30,8 |
|
1000 |
– |
5,9 |
16,0 |
25,5 |
38,1 |
41,0 |
56,3 |
90,5 |
42,1 |
||
|
315 |
500 |
– |
5,8 |
13,0 |
20,0 |
40,5 |
42,0 |
65,6 |
63,0 |
38,4 |
|
|
1000 |
– |
7,9 |
18,0 |
28,0 |
58,5 |
67,0 |
90,0 |
93,0 |
52,6 |
||
|
125 |
225 |
500 |
– |
3,7 |
11,6 |
11,2 |
21,5 |
20,2 |
27,3 |
60,1 |
28,7 |
|
1000 |
– |
5,1 |
15,8 |
15,6 |
30,5 |
29,5 |
41,0 |
83,7 |
39,3 |
||
|
315 |
500 |
ГТК 2 – 1 |
5,4 |
14,2 |
24,6 |
33,1 |
9,5 |
50,5 |
54,0 |
30,1 |
|
|
1000 |
ГТК 1 – 1 |
7,4 |
19,5 |
33,6 |
48,8 |
13,4 |
71,6 |
74,0 |
42,1 |
||
|
160 |
260 |
500 |
– |
3,2 |
11,1 |
13,4 |
16,8 |
23,3 |
45,0 |
22,0 |
12,4 |
|
1000 |
– |
4,3 |
15,2 |
32,8 |
23,0 |
32,0 |
65,0 |
31,0 |
17,0 |
||
|
355 |
500 |
– |
4,6 |
14,5 |
24,9 |
28,9 |
40,5 |
41,3 |
24,0 |
12,2 |
|
|
1000 |
– |
6,3 |
19,8 |
34,1 |
41,8 |
56,0 |
57,9 |
32,9 |
16,9 |
||
|
200 |
315 |
500 |
– |
2,7 |
10,6 |
13,8 |
13,0 |
18,5 |
36,5 |
18,2 |
10,0 |
|
1000 |
– |
3,7 |
14,5 |
19,0 |
18,0 |
26,0 |
52,0 |
25,0 |
14,0 |
||
|
400 |
500 |
ГТК 2 – 2 |
4,0 |
13,1 |
19,5 |
24,0 |
32,7 |
33,5 |
19,1 |
9,5 |
|
|
1000 |
ГТК 1 – 2 |
5,5 |
17,9 |
27,3 |
33,5 |
44,9 |
46,5 |
26,4 |
13,6 |
||
|
250 |
355 |
500 |
– |
2,2 |
10,0 |
10,9 |
10,8 |
14,0 |
30,1 |
14,6 |
8,0 |
|
1000 |
– |
3,1 |
13,8 |
15,0 |
15,0 |
20,0 |
42,0 |
20,0 |
11,0 |
||
|
450 |
500 |
ГТК 2 – 3 |
3,6 |
11,5 |
15,8 |
19,0 |
26,0 |
26,5 |
15,0 |
7,5 |
|
|
1000 |
ГТК 1 – 3 |
5,0 |
16,3 |
21,8 |
26,7 |
35,8 |
37,0 |
21,0 |
10,8 |
||
|
280 |
380 |
500 |
– |
2,1 |
9,5 |
9,4 |
13,1 |
26,5 |
12,4 |
7,0 |
4,1 |
|
1000 |
– |
2,9 |
13,5 |
13,1 |
18,0 |
37,0 |
17,0 |
10,0 |
6,0 |
||
|
480 |
500 |
– |
3,3 |
11,2 |
17,0 |
22,5 |
24,5 |
13,5 |
6,9 |
4,2 |
|
|
1000 |
– |
4,6 |
15,7 |
23,9 |
31,9 |
33,1 |
18,8 |
9,7 |
6,0 |
||
|
315 |
500 |
500 |
ГТК 2 – 4 |
3,6 |
12,0 |
14,7 |
20,0 |
21,0 |
11,1 |
5,0 |
3,3 |
|
1000 |
ГТК 1 – 4 |
5,0 |
17,0 |
21,0 |
28,0 |
29,0 |
16,0 |
8,0 |
5,0 |
||
|
400 |
600 |
500 |
ГТК 2 – 5 |
2,0 |
9,5 |
11,7 |
16,0 |
16,5 |
9,7 |
5,0 |
3,1 |
|
1000 |
ГТК 1 – 5 |
2,8 |
13,6 |
16,7 |
22,4 |
23,2 |
13,2 |
6,8 |
4,2 |
||
|
500 |
710 |
1000 |
ГТК 1 – 6 |
2,9 |
13,9 |
13,4 |
17,9 |
18,5 |
10,5 |
5,4 |
3,3 |
|
560 |
760 |
1000 |
– |
2,7 |
13,6 |
11,9 |
16,0 |
16,5 |
9,4 |
4,8 |
3,0 |
|
630 |
800 |
1000 |
– |
2,5 |
13,3 |
10,6 |
14,2 |
14,7 |
8,4 |
4,3 |
2,7 |
|
710 |
900 |
1000 |
– |
2,3 |
13,0 |
9,4 |
12,6 |
13,0 |
7,3 |
3,8 |
2,4 |
|
800 |
1000 |
1000 |
– |
2,1 |
12,5 |
9,0 |
12,2 |
12,5 |
7,0 |
3,5 |
2,3 |
