Узел прохода через кровлю УП-МК прямоугольный

Узлы прохода УП-МК прямоугольного сечения предназначены для прохода через мягкую кровлю и установки на ней, например, дефлекторов или зонтов из оцинкованной стали.

Узлы УП-МК изготовлены из двух слоёв оцинкованной стали, между которыми находится минеральная вата толщиной в 50 мм.

Данный тип прохода может быть укомплектован переходом с прямоугольного на круглое сечение с обеих сторон.

При установке на УП-МК крышного вентилятора, внутренний слой узла прохода может быть изготовлен из перфорированной оцинкованной стали и снабжаться пластиковыми трубками для электрических кабелей.

В этом случае УП-МК выполняет роль шумоглушителя.

Для крышного вентилятора УП-МК может быть укомплектован обратным клапаном. Узел крепится к уклону ската кровли при помощи кронштейнов.

Толщина стали - 1,4 мм.

Нестандартные варианты размеров УП-МК изготавливаются с маркировкой УП-МК-МАТ.

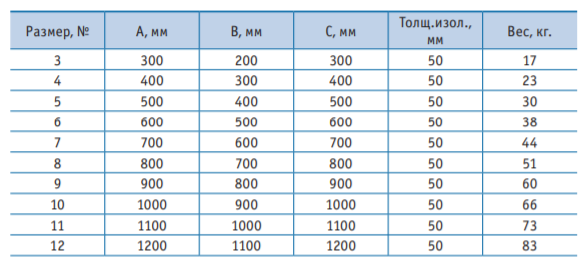

Технические характеристики узлов УП-МК

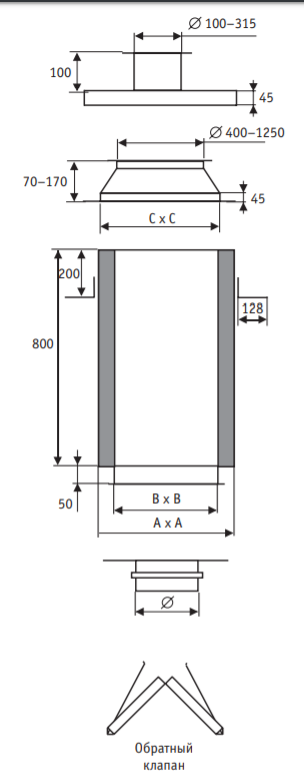

Габаритно-присоединительные размеры УП-МК
