Аспирационные коллекторы

Заказать
Заказать

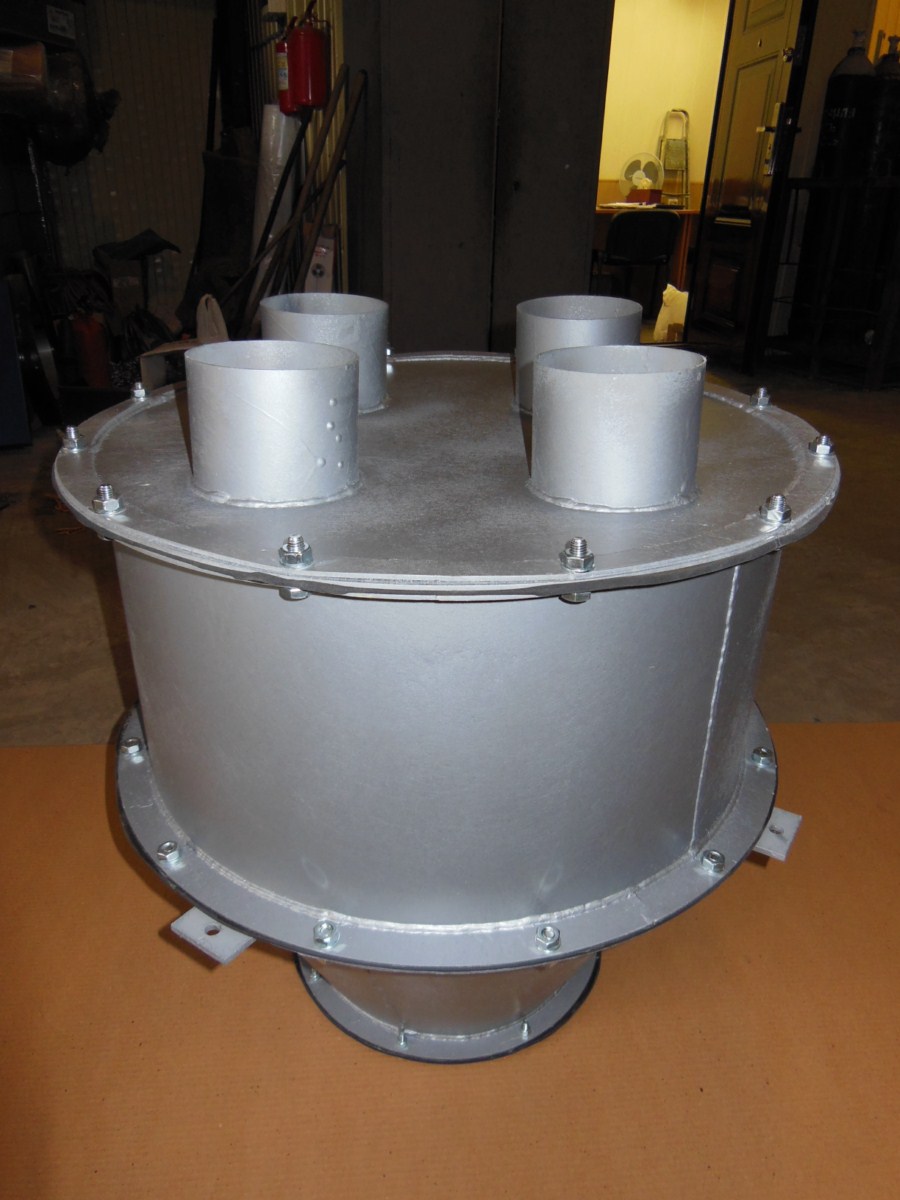

Аспирационный коллектор - устройство, которое является одним из самых важных в аспирационной системе. Такой коллектор представляет из себя камеру с постоянным давлением, которая воспроизводит одинаковые аэродинамические условия при присоединении к коллектору. Иными словами, коллектор является перехоником межде разветвленными и магистральным участками воздухопроводов, которые обеспечивают слияние двух воздуховых потоков в один.

Применение аспирационных коллекторов:

Представленные коллекторы эксплуатируются в установках аспирации, в новых цехах и подлежащих реконструкции для отделения пыли от производственного оборудования, сыпучих, волокнистых материалов по воздушному пространству т.д.

Коллекторы предназначены для использования в камерах с давлением не более 200 мм вод. ст.при температуре проходящих через них газов не более 250°С.

Коллекторы типа ВК и БА при температуре выше 80 гр. применяются с разгружателями, в которых необходимо смазывать детали в зоне повышенной температуры.

Аспирационные коллекторы не используются с взрывопожарными веществами.

Технические характеристики и цены

Обозначение Шифр Производительность, м 3 /ч Входной патрубок Выходной патрубок Основные размеры, мм Масса,кг Стоимость, руб.
Кол-во, шт. ξ Dв, мм ξ Dk H L
А2В051.000 БП-4 6480 4 0.445 315 0.445 600 710 700 38 6749
А2В052.000 БП-6 9720 6 400 750 860 860 56 9946
А2В053.000 БП-8 12960 8 450 950 1080 1060 79 14031
А2В054.000 БП-10 16200 10 500 1100 1240 1210 102 18116
А2В055.000 БП-12 19440 12 560 1200 1300 1320 116.5 20690
А2В056.000 БП-15 24300 15 630 1500 1700 1610 180 31968

Коллекторы горизонтальные проходные

Обозначение Шифр Производительность, м 3 /ч Входной патрубок Выходной патрубок Основные размеры, мм α Масса,кг Стоимость, руб.
Кол-во, шт. ξ A , мм Б, мм ξ H L L1 L2 L3
А2В064.000 ГП-4 6480 4 0.327 300 300 0.445 300 827 584 1000 346 20° 41.2 7318
А2В065.000 ГП-6 9720 6 400 570 800 650 836 446 37.5 6660
А2В066.000 ГП-8 12960 8 400 500 900 705 1026 546 17° 56.4 10018
А2В067.000 ГП-10 16200 10 500 1000 726 1300 15° 71.5 12700
А2В068.000 ГП-12 19440 12 0.445 600 2100 1400 1452 646 24° 146.6 26040

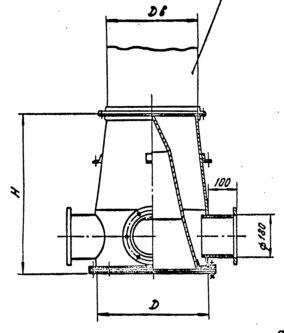

Коллекторы вертикальные проходные

Обозначение Шифр Производительность, м 3 /ч Входной патрубок Выходной патрубок Основные размеры, мм Масса,кг Стоимость, руб.
Кол-во, шт. ξ Dв, мм ξ D H L
А2В057.000 ВП-4 6480 4 0.5 400 0.5 480 650 488 53,7 9538
А2В058.000 ВП-6 9720 6 450 540 690 530 67,5 11988
А2В059.000 ВП-8 12960 8 500 600 740 664 82,2 14598
А2В060.000 ВП-10 16200 10 560 700 790 664 100.8 17904
А2В061.000 ВП-12 19440 12 630 900 875 736 142.6 25326

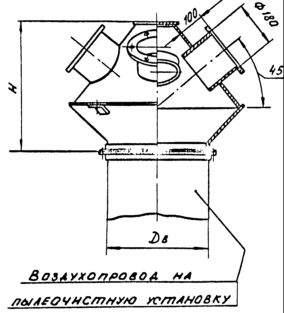

Коллекторы конусные проходные

Обозначение Шифр Производительность, м 3 /ч Входной патрубок Выходной патрубок Основные размеры, мм Масса,кг Стоимость, руб.
Кол-во, шт. ξ Dв, мм ξ D H L
А2В069.000 КП-4 6480 4 0.445 400 0.445 700 445 744 23,9 4246
А2В070.000 КП-6 9720 6 450 800 547 944 38,3 6802
А2В071.000 КП-8 12960 8 500 1000 560 1044 47,8 8490
А2В072.000 КП-10 16200 10 560 1200 625 1300 74,7 13266

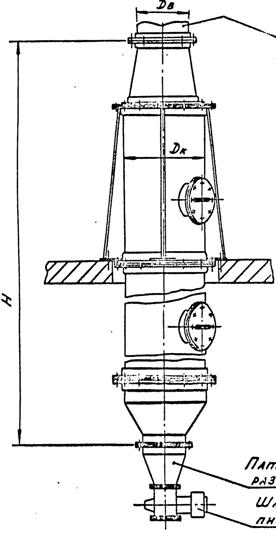

Коллекторы вертикальные круглые

Обозначение Шифр Производительность, м 3 /ч Основные размеры, мм Масса,кг
Dв Dк Н L d
А2В041.000 ВК-1 7000 500 800 5740 1080 18 358
А2В042.000 ВК-2 12000 630 1000 6070 1280 449
А2В043.000 ВК-3 20000 800 1200 6300 1480 666
А2В043.000 ВК-4 30000 900 1600 6670 1950 23 1121
А2В044.000 ВК-5 50000 1000 2000 7300 2400 1437

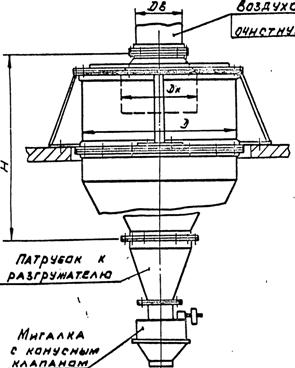

Коллекторы барабанные аспирационные

Обозначение Шифр Производительность, м 3 /ч Основные размеры, мм Масса,кг
Dв Dк D Н L d
А2В046.000 БА-00 5000 315 500 1000 1506 1280 18 145.3
А2В047.000 БА-0 7000 400 600 1200 1686 1480 228
А2В048.000 БА-1 10000 500 800 1600 1786 1880 418
А2В049.000 БА-2 15000 630 1000 2000 2276 2320 22 579
А2В050.000 БА-3 30000 800 1200 2400 2756 2750 782.3
