Насадки с водоотводящим кольцом НВК
Насадки с водоотводящим кольцом (для выброса воздуха круглого сечения) НВК используются на выхлопных местах воздухопроводов в вентиляционных установках, для удаления осадков и устранения их из вентиляторов и вентиляционных систем.
Достоинством насадок с водоотводящим кольцом является маленькое сопротивление на выходе воздуха из вытяжной шахты, а также способность факельного выброса вредных веществ, что предотвращает их скопление в рабочей зоне воздухопровода.

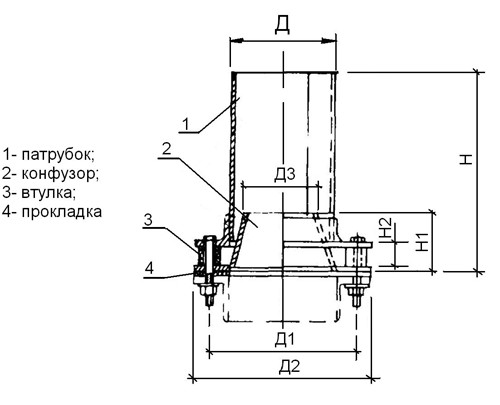

Габаритно-присоединительные размеры насадок
Технические характеристики насадок НВК
На нашем предприятии доступен для заказа насадок с водоотводящим кольцом НВК в любом диаметре от 280 до 1250 мм.
|
Обозначение |
Тип насадки |
Размеры, мм |
Масса, кг |
||||||
|
Д |
Д1 |
Д2 |
Д3 |
Н |
Н1 |
Н2 |
|||
|
НВК 00.00 |
НВК-280 |
280 |
310 |
330 |
250 |
1000 |
50 |
20 |
13 |
|
-01 |
НВК-315 |
315 |
345 |
365 |
290 |
1100 |
17 |
||
|
-02 |
НВК-355 |
355 |
385 |
405 |
330 |
1100 |
19 |
||
|
-03 |
НВК-400 |
400 |
430 |
450 |
370 |
1200 |
23 |
||
|
-04 |
НВК-450 |
450 |
480 |
500 |
410 |
1300 |
27 |
||
|
-05 |
НВК-500 |
500 |
530 |
550 |
460 |
1400 |
32 |
||
|
-06 |
НВК-560 |
560 |
590 |
610 |
520 |
1400 |
35 |
||
|
-07 |
НВК-630 |
630 |
660 |
680 |
590 |
1500 |
42 |
||
|
-08 |
НВК-710 |
710 |
740 |
760 |
660 |
1600 |
80 |
30 |
50 |
|
-09 |
НВК-800 |
800 |
830 |
864 |
760 |
1700 |
62 |
||
|
-10 |
НВК-900 |
900 |
940 |
964 |
850 |
1800 |
73 |
||
|
-11 |
НВК-1000 |
1000 |
1040 |
1064 |
950 |
2000 |
100 |
89 |
|
|
-12 |
НВК-1120 |
1120 |
1165 |
1192 |
1070 |
2300 |
114 |
||
|
-13 |
НВК-1250 |
1250 |
1295 |
1322 |
1190 |
2500 |
136 |
||

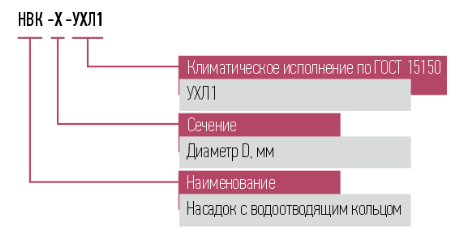

Условное обозначение
Пример обозначения при заказе
- НВК-280-УХЛ1 – насадок с водоотводящим кольцом с диаметром D=280 мм, климатического исполнения УХЛ 1 по ГОСТ 15150.
